Đặc tính máy

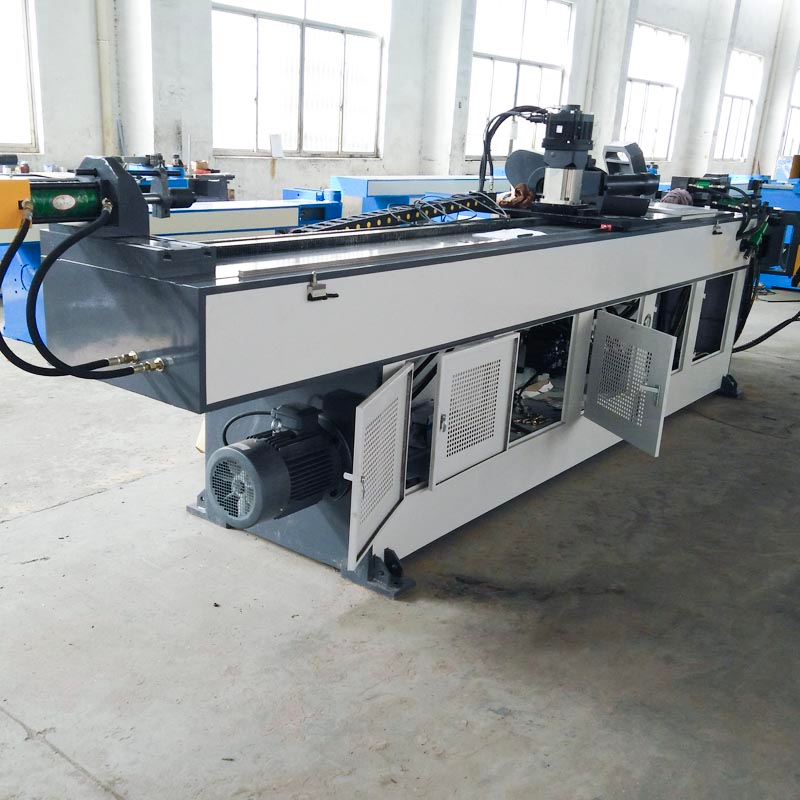

Máy uốn ống một đầu CNC GM-SB-63CNC là sự kết hợp giữa công nghệ của công ty chúng tôi và công nghệ tiên tiến của Ý, tích hợp các sản phẩm máy, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và trình tự uốn khác nhau. Dưới sự điều khiển chính xác của máy tính công nghiệp, ba tọa độ chuyển động Y, B và C có thể nhận ra trục gá tự động lên và xuống. Để uốn nhanh, máy công cụ CNC còn có các chức năng tiên tiến như bù lò xo uốn thành phần, cảnh báo tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi mất điện, bôi trơn tự động và bảo vệ an toàn. Máy này sử dụng động cơ servo để uốn cong, nạp liệu, xoay và di chuyển khuôn. Nó có thể uốn hai loại ống với bán kính khác nhau một cách chính xác và nhanh chóng, đồng thời có chức năng uốn đẩy, có thể uốn các loại ống có bán kính lớn. Đây là máy uốn chuyên nghiệp và tốc độ cao, hoàn toàn tự động.
Tên | Đơn vị | Tham số |
Tối đa Năng lực uốn | mm | 63 * 3 |
Bán kính uốn tối đa của kéo | mm | 25-300 |
Bán kính uốn tối đa của uốn đẩy | mm | 6D ~ ∞ |
R dung sai giữa hai khuôn | mm | 60 |
Chiều dài hiệu dụng trên trục gá | mm | 3600 |
Tối đa Góc uốn | ° | 190 |
Tốc độ uốn | ° / giây | 110 |
Tốc độ quay | ° / giây | 160 |
Tốc độ cho ăn | mm / giây | 800 |
Độ chính xác uốn | ° | ± 0,10 |
Tiện chính xác | ° | ± 0,10 |
Cho ăn chính xác | mm | ± 0,10 |
Biến công suất động cơ Servomotor | kW | 1 |
Thay đổi nguồn động cơ servo | kW | 7 |
Cung cấp năng lượng động cơ Servomotor | kW | 3 |
Di chuyển điện động cơ servo khuôn | kW | 1 |
Bơm dầu | kW | 5.5 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5000 * 1200 * 1350 |
Cân nặng | T | Khoảng 3,5 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Bộ giảm uốn | HENGTE / |
Bộ giảm tốc quay | |
Bộ giảm cho ăn | |
Công tắc tơ | SCHNEIDER |
Các bộ phận điện khác | Đức SCHNEIDER, Omron, Đài Loan SHILIN （Nhập khẩu） |
