GM-100NCB
GMACC
8462219000
Đặc tính máy

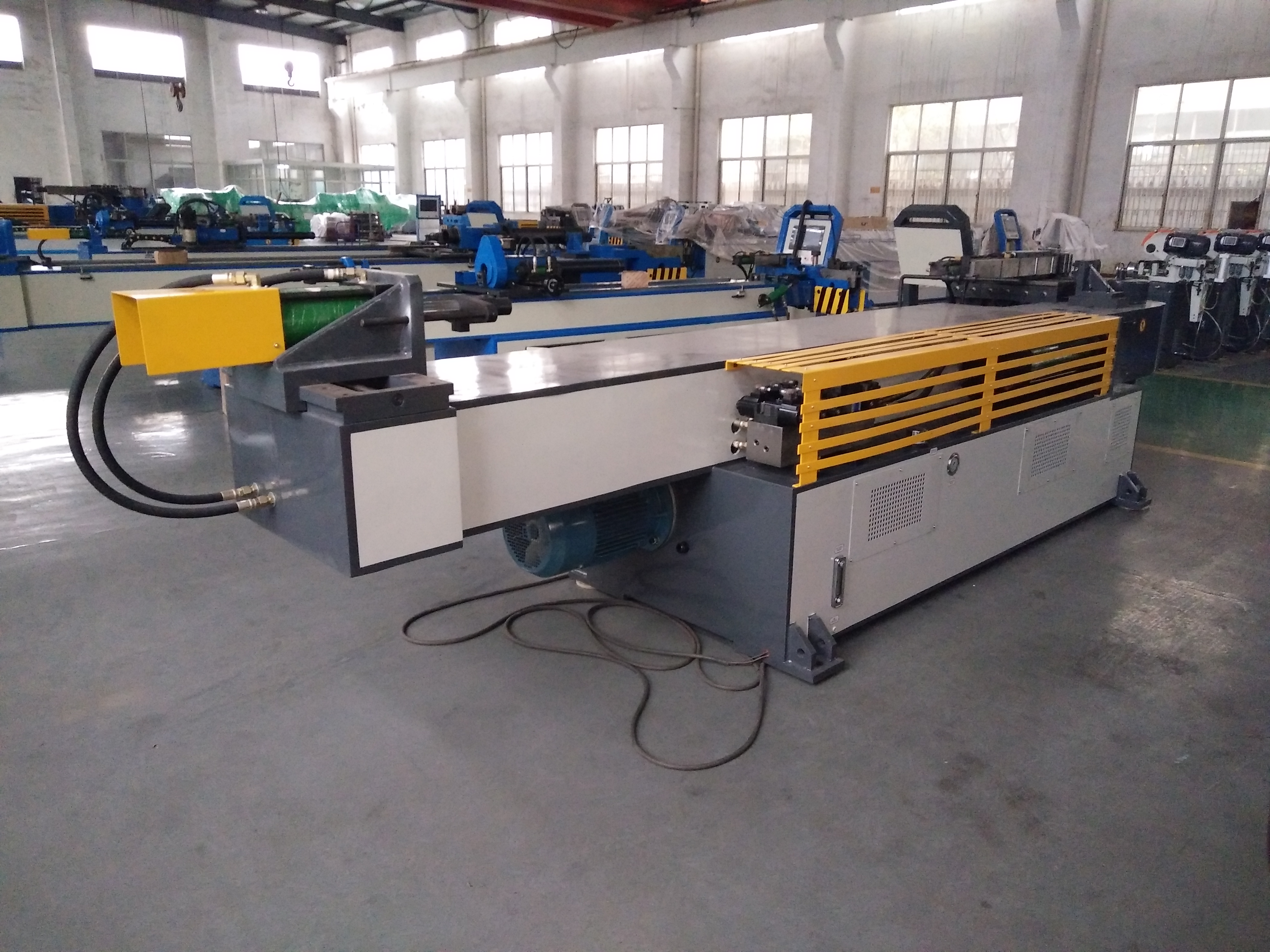

Thông số kỹ thuật và cấu hình cho đường ống tự động uốn Máy GM-SB-100NCB
Truyền động hoàn toàn bằng thủy lực, điều khiển PLC bằng màn hình cảm ứng hoặc văn bản máy uốn ống, được trang bị các thiết bị kẹp ống, khuôn dẫn hướng, trục gá, chống nhăn, hỗ trợ đẩy, uốn ống, v.v. Dưới hoạt động thủy lực, chuyên nghiệp, tốc độ cao và thuộc kinh tế Máy uốn ống Châu Âu có thể uốn nhiều loại kích thước cả ống kim loại có hình dạng bình thường và bất thường và bgóc kết thúc được điều khiển bởi bộ mã hóa nhập khẩu có độ chính xác cao đảm bảo độ chính xác cao của máy này.
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠100*8 |
Ống vuông thép nhẹ | mm | 70*70*6 |
Ống thép hình chữ nhật nhẹ | mm | 75*65*6 |
Thanh thép tròn đặc nhẹ | mm | ￠45 |
Thanh thép vuông đặc nhẹ | mm | 40*40 |
Tối thiểu. bán kính uốn | mm | 40 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 460 |
Chiều cao đầu (tại tâm uốn) | mm | 610 |
Chiều cao tâm uốn (từ sàn) | mm | 1140 |
Tối đa. Góc uốn | ° | 190° |
Through Khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | °/giây | 25 |
Góc uốn chính xác | ° | ±0,10 |
Động cơ hệ thống Quyền lực | KW | 11 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 5300*1350*1200 |
Trọng lượng máy | T | KHOẢNG 4,5 |
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide)/Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Thượng Hồng （Đã nhập） |
Xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview（Đã nhập) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan Mingwei |
Máy biến áp | Vô Tích Tân Dư |
Công tắc tơ | SCHNEIDER |
Thông số kỹ thuật chính
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠100*8 |
Ống vuông thép nhẹ | mm | 70*70*6 |
Ống thép hình chữ nhật nhẹ | mm | 75*65*6 |
Thanh thép tròn đặc nhẹ | mm | ￠45 |
Thanh thép vuông đặc nhẹ | mm | 40*40 |
Tối thiểu. bán kính uốn | mm | 40 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 460 |
Chiều cao đầu (tại tâm uốn) | mm | 610 |
Chiều cao tâm uốn (từ sàn) | mm | 1140 |
Tối đa. Góc uốn | ° | 190° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | °/giây | 25 |
Góc uốn chính xác | ° | ±0,10 |
Động cơ hệ thống Quyền lực | KW | 11 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 5300*1350*1200 |
Trọng lượng máy | T | KHOẢNG 4,5 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide)/Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview（Nhập khẩu) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan Mingwei |
Máy biến áp | Vô Tích Tân Dư |
Công tắc tơ | SCHNEIDER |

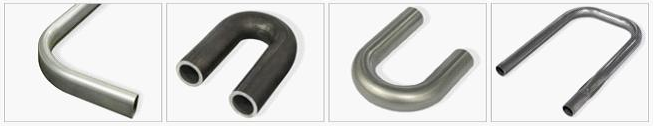

Mẫu uốn
Mẫu dụng cụ
