Mô tả sản phẩm
Dẫn động thủy lực hoàn toàn, điều khiển PLC bằng màn hình cảm ứng hoặc máy uốn ống văn bản, được trang bị các thiết bị kẹp ống, khuôn dẫn hướng, trục gá, chống nhăn, hỗ trợ đẩy, uốn ống, v.v. Dưới sự vận hành thủy lực, máy uốn ống chuyên nghiệp, tốc độ cao và kinh tế của Châu Âu này có thể uốn cong nhiều kích thước khác nhau, cả ống kim loại có hình dạng bình thường và bất thường và các góc uốn được điều khiển bằng bộ mã hóa nhập khẩu có độ chính xác cao đảm bảo độ chính xác cao của máy này.
| Tên | Đơn vị | tham số |
| Ống tròn thép nhẹ | mm | 63*4 |
| thép không gỉ | mm | 63*3 |
| Ống tròn ủ hợp kim nhẹ | mm | 63*6 |
| Ống vuông thép nhẹ | mm | 50*50*3 |
| Ống thép hình chữ nhật nhẹ | mm | 50*45*3 |
| Thanh thép tròn đặc nhẹ | mm | 30 |
| Thanh thép vuông đặc nhẹ | mm | 25*25 |
| Tối thiểu. bán kính uốn | mm | 25 |
| Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 300 |
| Phần nhô ra của đầu (ở tâm uốn) | mm | 760 |
| Chiều cao trung tâm khuôn | mm | 60 |
| Chiều cao tâm uốn (từ sàn) | mm | 1016 |
| Tối đa. Góc uốn | ° | 190° |
| Thông qua khoảng cách hiệu quả | mm | 3500 |
| Tốc độ uốn (Tối đa) | °/giây | 30 |
| Góc uốn chính xác | ° | ±0,10 |
| Hệ thống công suất động cơ | KW | 5.5 |
| Khối lượng bơm thủy lực | L | 19 |
| Tối đa. Áp lực | Mpa | 16 |
| L*W*H (Kích thước đóng gói) | mm | 4500*1200*1350 |
| Trọng lượng máy | T | Khoảng 3.0 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
| Tên | nhà sản xuất |
| Động cơ thủy lực | Đức Siemens(bên cạnh)hoặc Runmali |
| Bơm thủy lực | Vô Tích Tuoli |
| Van thủy lực | Yuken Nhật Bản(Đã nhập) |
| Ban đường dầu | Đài Loan Thượng Hồng (Đã nhập) |
| Xi lanh | Qifan Thượng Hải |
| Màn hình cảm ứng | Đài LoanWeinview(Đã nhập khẩu) |
| PLC | Nhật Bản Mitsubishi(Đã nhập) |
| Bộ điều khiển góc | Nemiaon Nhật Bản(Đã nhập) |
| Chuyển đổi nguồn | Đài Loan Mingwei |
| Công tắc tơ | Schneider |

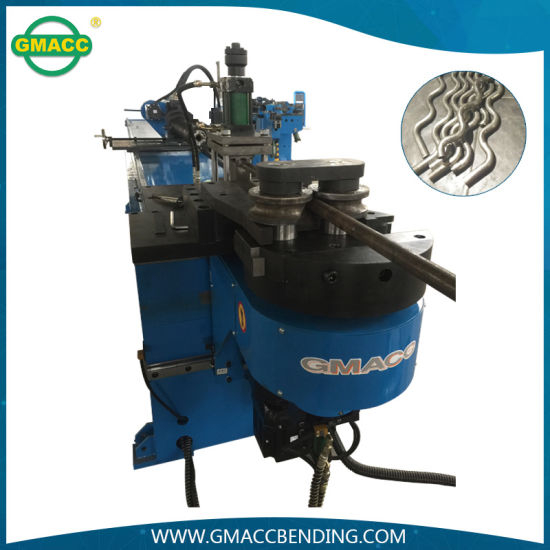

MÔ HÌNH: GM-SB-63NCB (ảnh máy chỉ để bạn tham khảo)
uốn khuôn Kẹp chết áp lực chết
trục gá Khuôn gạt nước (tùy chọn)
