Cách chế tạo máy uốn ống

Máy uốn con lăn là sản phẩm được quan tâm với công nghệ cơ học vật liệu, nhựa đàn hồi và công nghệ điều khiển. Bài viết này sẽ giới thiệu chi tiết về cấu tạo của máy uốn con lăn để các bạn có thể biết được nó được sản xuất như thế nào.

- Các thành phần củamáy uốn ống

- Các khía cạnh kỹ thuật của máy uốn ống

- Nguyên lý uốn của máy uốn ống

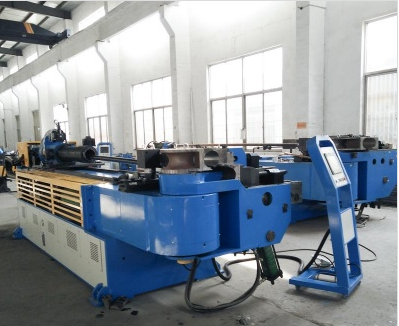

Các thành phần của máy uốn ống

1. Tay vặn, chức năng của nó là đảm bảo bán kính uốn của khuỷu đáp ứng yêu cầu, và ghế kẹp của nó là để hạn chế sự bật lại của ống thép trong quá trình uốn ống.

2. Trạm bơm được chia thành hai phần: áp suất cao và áp suất thấp để cung cấp năng lượng cho việc đóng và mở con lăn dẫn hướng, xi lanh ghế kẹp cánh tay quay, đóng mở mâm cặp của thiết bị đẩy, và sự đóng mở của con lăn duỗi thẳng.

3. Thiết bị con lăn dẫn hướng được cấu tạo bởi hai nhóm con lăn dẫn hướng, khung và hệ thống truyền lực kẹp. Việc mở và đóng con lăn dẫn hướng được hoàn thành bằng truyền động thủy lực, và chức năng của nó là hoàn thành việc uốn ngang của ống thép cùng với tay quay.

4. Thiết bị dẫn động là nguồn điện của thiết bị đẩy.

5. Con lăn nắn. Nó ngăn chặn sự biến dạng dọc trong quá trình uốn, và được sử dụng cùng với một bộ cố định chống elip nổi để đảm bảo rằng độ elip của ống thép sau khi uốn đạt yêu cầu.

6. Thiết bị đẩy (gồm xe đẩy, giường, trục truyền động, xích kéo,…) đẩy ống thép về phía trước, ống thép bị uốn cong dưới tác dụng của tay quay và con lăn dẫn hướng.

Các khía cạnh kỹ thuật của máy uốn ống

Máy uốn thực hiện uốn ống và uốn tấm. Trong trường hợp uốn thuần túy, khi một ống có đường kính ngoài là D và chiều dày thành t bị uốn dưới tác dụng của mômen ngoài M, thì thành ống ngoài cùng của lớp trung hòa chịu ứng suất kéo σ1, và thành ống trở nên mỏng hơn; ống bên trong của lớp trung tính Thành chịu ứng suất kéo σ1, và thành ống trở nên dày hơn. Hơn nữa, hình dạng mặt cắt ngang chuyển từ hình tròn thành hình elip do hợp lực F1 và F2. Khi biến dạng quá lớn sẽ xuất hiện các vết nứt trên thành ống ngoài và các nếp nhăn trên thành ống trong.

Mức độ biến dạng của ống uốn phụ thuộc vào bán kính uốn tương đối R / D và độ dày t / D tương đối. Giá trị R / D và t / D càng nhỏ thì mức độ biến dạng càng lớn. Để đảm bảo chất lượng phụ tùng đường ống phải khống chế mức độ biến dạng trong phạm vi cho phép. Giới hạn uốn của ống không chỉ phụ thuộc vào cơ tính của vật liệu và phương pháp uốn mà còn phải xét đến yêu cầu sử dụng của ống.

Nguyên lý uốn của máy uốn ống

Nguyên tắc uốn của máy uốn ống, trong các trường hợp bình thường, có hai trường hợp sau, đó là uốn cuộn và cuộn.

Cả hai đều có những ưu điểm và nhược điểm:

Loại cuộn chủ yếu được sử dụng để uốn ống vuông và cấu trúc của nó phức tạp, trong khi loại uốn cuộn chủ yếu được sử dụng để uốn ống tròn và cũng có thể được sử dụng để uốn ống vuông nhưng không tốt bằng loại cuộn, nhưng cấu trúc đơn giản. Do đó, máy uốn thép áp dụng kiểu uốn cuộn.

Các bước để uốn ống đại khái là:

1. Để lại chiều dài của đoạn thẳng đầu tiên và kẹp ống.

2. Uốn.

3. Nới lỏng khối kẹp, lấy ống ra và đặt lại khuôn. Kiểm tra hình dạng ống trên bộ gá kiểm tra theo mẫu chuẩn hình dạng ống và sửa lại.

4. Lặp lại bước 1 cho đến khi ống được uốn cong.
