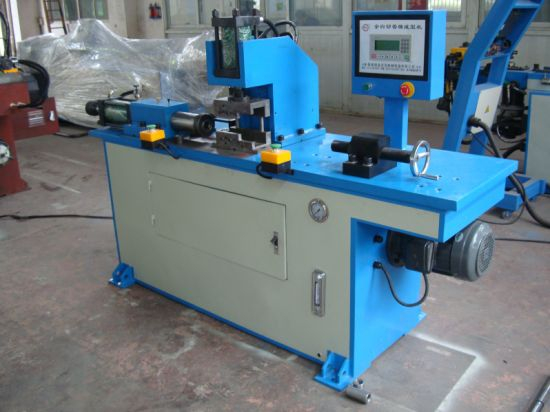

Máy tạo hình cuối GM-38 là loại máy hoàn toàn tự động, hiệu suất cao. Nó được điều khiển bởi dầu và điện cùng một lúc. Nó có thể thu nhỏ, phóng to hoặc làm cùn các đường ống. Các hình dạng được xử lý, bao gồm phần lõm-lồi, dài, phẳng, vuông, mở rộng, nghiêng, hình chữ V, khe mở và các hình dạng khác. Theo sự lựa chọn của khách hàng, khuôn có thể được thay đổi.
1. Xây dựng
Giường sử dụng hàn miếng, nhập khẩu hệ thống thủy lực và điện điều khiển 3 lớp vải để hoàn thiện. Các bộ phận điện và thủy lực được nhập khẩu.
2. Nguyên tắc thiết kế
Nó được điều khiển bởi PLC, được điều khiển bằng thủy lực. Thật đơn giản để thay đổi khuôn.
3. Hiệu suất chính.
Nó thông qua điều khiển PLC. Nó hoạt động đơn giản, với độ chính xác ổn định, tốc độ cao và chức năng hoàn chỉnh.
5. Cấu hình
A) Hệ thống thủy lực được nhập khẩu
Động cơ thủy lực: Sản xuất tại Đài Loan
Bơm thủy lực: Sản xuất tại Đài Loan
Van thủy lực: Sản xuất tại Đài Loan
Ván đường dầu: Sản xuất tại Đài Loan
Xi lanh dầu: Sản xuất tại Đài Loan
Ống thép 2 lớp sử dụng hợp pháp nhập khẩu Đài Loan
b) Linh kiện điện tử
Nút chuyển đổi: Sản xuất tại Đài Loan
Công tắc quang điện và Điện: Sản xuất tại Đài Loan
PLC: Sản xuất tại Đài Loan
| Thông số kỹ thuật chính | đơn vị | GM-DB-38B |
| Công suất uốn ống tối đa | mm | 38×2 |
| Vùng bán kính uốn | mm | 38~220 |
| Vùng góc uốn tối đa | ° | 185° |
| Khoảng cách trung tâm của đầu đôi | mm | 170-1450 |
| Công suất động cơ chính | kw | 4 |
| Tốc độ uốn | °/giây | 50 |
| Hiệu suất lưu lượng dầu của máy bơm | L | 17 |
| Áp suất hệ thống dầu | mpa | 14 |
| Kẹp ngang | mm | 50 |
| Những mảnh uốn một lần | cái | 3 |
| Dung tích thùng dầu | L | 120 |
| Kích thước máy | mm | 2700×900×1350 |
| Trọng lượng máy | kg | 2200 |
