Máy uốn ống con lăn 5 trục một đầu GM-SB-114CNC-2A-1S

Tình trạng sẵn có:
Số:
  • GM-114CNC-2A-1S

  • GMACC

  • 8462219000

Đặc tính máy

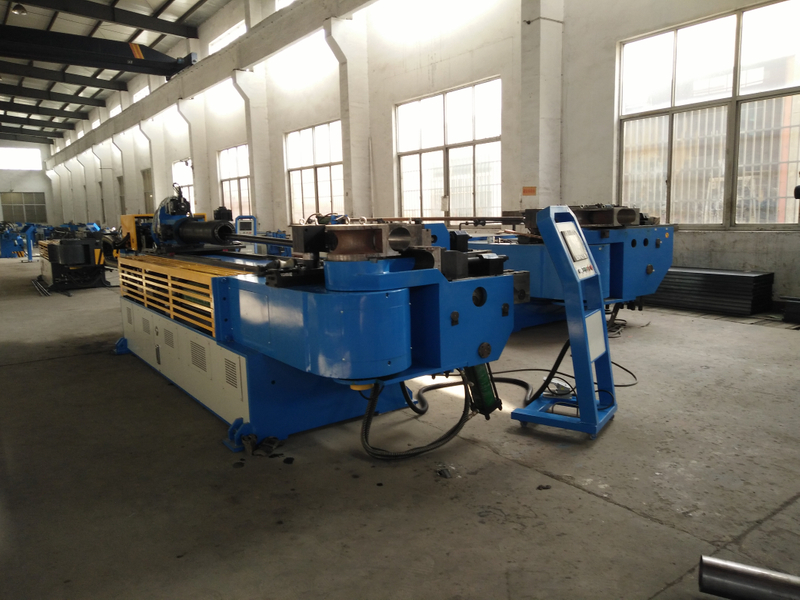

Máy uốn ống con lăn 5 trục một đầu GM-SB-114CNC-2A-1S

ØĐặc tính máy

Bộ truyện đặc biệt thích nghi với nhu cầu của thị trường thế giới chuyên nghiệp. Tất cả các bộ phận, cấu trúc và tính năng đều tương tự như các tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi từ các công ty nổi tiếng, bản vẽ, kế hoạch điện, điện tử, thủy lực và cơ khí cho phép nâng cấp hệ thống máy móc để có được hiệu suất chính xác và hấp dẫn.

Chúng tôi là công ty liên doanh Trung-Ý, được thành lập cách đây hơn 20 năm, hoạt động trong và ngoài nước, với các đại lý ở Mexico, Ba Lan, Việt Nam và nhiều nước khác.


Thông số kỹ thuật chính

Tên

Đơn vị

Tham số

Ống tròn thép nhẹ

mm

114 * 8

Thép không gỉ

mm

114 *6

Ống tròn ủ hợp kim nhẹ

mm

114 * 10

Ống vuông thép nhẹ

mm

90 * 90 * 6

Ống hình chữ nhật bằng thép nhẹ

mm

90 * 85 * 6

Thanh thép tròn đặc nhẹ

mm

55

Thanh thép hình vuông nhẹ

mm

50 * 50

Tối thiểu. bán kính uốn cong

mm

40

Tối đa Bán kính uốn (Tiêu chuẩn)

mm

450

Đầu nhô ra (trên tâm uốn)

mm

500

Chiều cao đầu (trên tâm uốn)

mm

720

Chiều cao tâm uốn (tính từ sàn)

mm

1235

Tối đa lối đi quầy bar bên trong P.O.B. người định vị

mm

70

Kẹp hành trình điều chỉnh

mm

0-150

Hành trình điều chỉnh kích thước

mm

500

Hành trình điều chỉnh trục thu hồi

mm

0-200

Tối đa Góc uốn

°

190 °

Thứ tựrough Khoảng cách Hiệu quả

mm

4200

Tốc độ uốn (Tối đa)

° / giây

20

Tối đa tốc độ quay (trục Z)

° / giây

160

Tối đa tốc độ dịch chuyển (trục X.)

mm / giây

500

Góc uốn chính xác

°

± 0,10

Góc quay Độ chính xác - trục Z

°

± 0,10

Dịch chuyển chính xác - trục X

mm

± 0,10

Động cơ hệ thốngQuyền lực

KW

15

Thủy lựcMáy bơm Âm lượng

L

45

Tối đa Sức ép

Mpa

16

L * W * H (Kích thước bao bì)

mm

5200 * 1350 * 1250

Trọng lượng máy

T

5.5

ØCấu hình hệ thống điều khiển thủy lực và điện tử


Tên

nhà chế tạo

Động cơ thủy lực

Đức Siemens (BEIDE) hoặc Runmali

Bơm thủy lực

Vô Tích Tuoli

Van thủy lực

Yuken Nhật Bản (Đã nhập khẩu)

Ban đường dầu

Shanghong Đài Loan (Đã nhập khẩu)

Hình trụ

Qifan Thượng Hải

Màn hình cảm ứng

Weinview Đài Loan (Đã nhập khẩu)

PLC

Mitsubishi Nhật Bản (Nhập khẩu)

Bộ điều khiển góc

Nemicon Nhật Bản (Nhập khẩu)

Chuyển đổi quyền lực

Đài Loan Mingwei

Công tắc tơ

SCHNEIDER của Đức

Máy biến áp

Wuxi Xinyu


Q: Còn bạn thì saodịch vụ?
A:Trước khi Bán hàng Serive:
1. Chúng tôi sẽ giúp khách hàng của chúng tôi xác nhận quyềnmáy mócmô hình theo thông tin đường ống được cung cấp.
2. Chào mừng bạn đến thăm nhà máy của chúng tôi để xem máy và xưởng của chúng tôi trước khi bạn đặt hàng.

B: Dịch vụ sau bán hàng:
1. Chúng tôi cung cấp sách hướng dẫn sử dụng, cài đặt máy chi tiết, video vận hànhđếngiúp bạn một cách chính xác vận hành máy. nếu bạn cần của chúng tôi kỹ sư cho đi đến nhà máy của bạn để lắp đặt máy, vé máy bay, thực phẩm, khách sạn, vận chuyển địa phươngdở bên bạn
tài khoản.
2. Nếu có bất kỳ vấn đề nào trên máy, kỹ sư của chúng tôi sẽ giải quyết cho bạn thông qua máy tính trước tiên, hầu hết các vấn đề có thể được giải quyết bằng cách thay đổi các bộ phận, nếu không thể, kỹ sư của chúng tôi có thể đến nhà máy của bạn để giải quyết cho bạn, chúng tôi có các kỹ sư giàu kinh nghiệmđặc biệtcho thị trường nước ngoài.
Đối với các bộ phận cơ khí do chính chúng tôi sản xuất, chúng tôi có rất nhiều trong kho, nếu bạn cần, chúng tôi có thể gửi cho bạn bằng đường chuyển phát nhanh ngay lập tức.
Đối với các bộ phận điện tử, chúng tôi đều sử dụng thương hiệu nổi tiếng, bạn có thể mua dễ dàng bên mình.

máy uốn ống

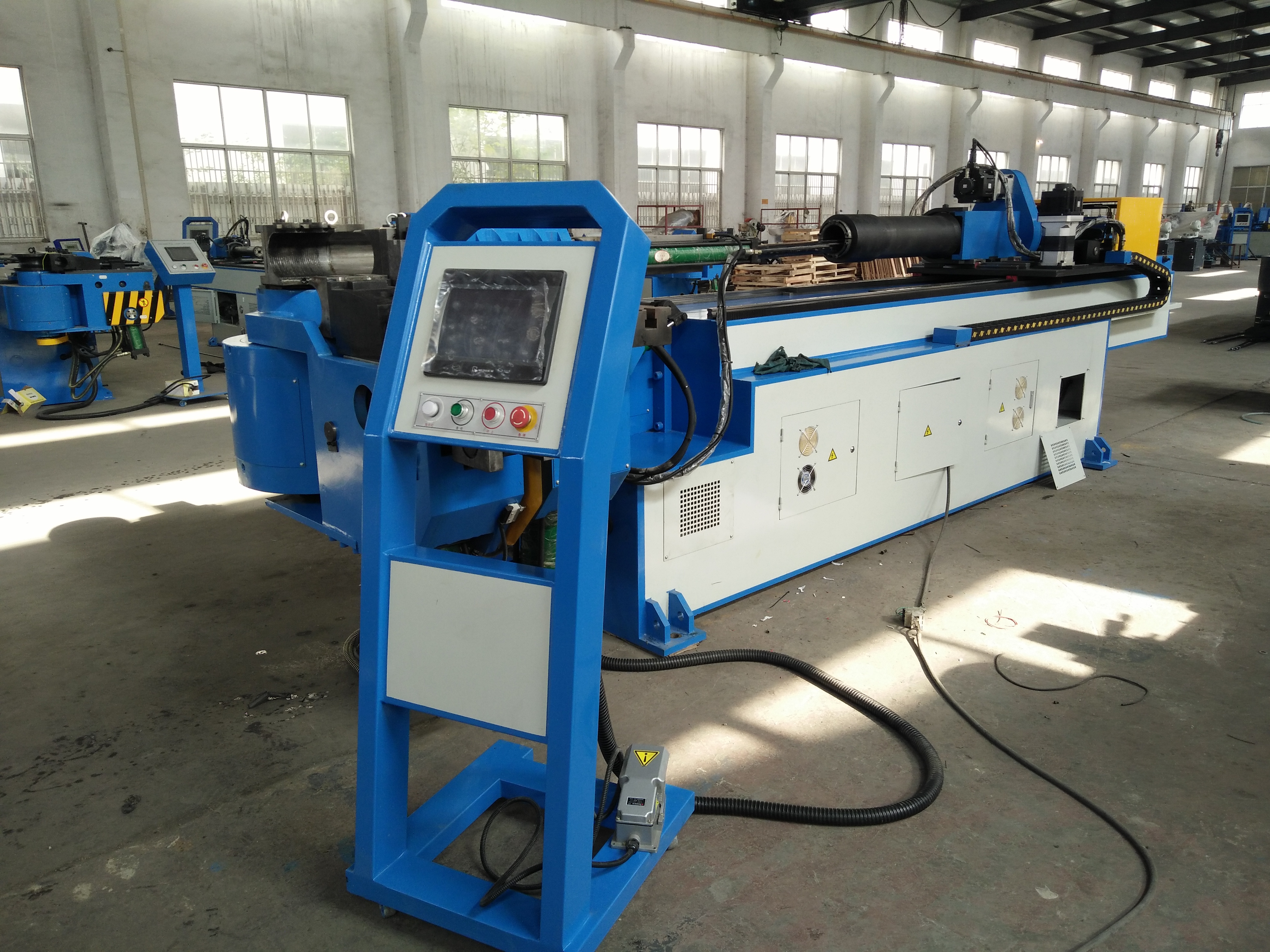

máy uốn ống thủy lựcthợ uốn ống hydralic

Thông số kỹ thuật chính

Tên

Đơn vị

Tham số

Ống tròn thép nhẹ

mm

¢ 76 * 3

Tối thiểu. bán kính uốn cong

mm

30

Tối đa Bán kính uốn (Tiêu chuẩn)

mm

350

Đầu nhô ra (trên tâm uốn)

mm

600

Chiều cao đầu (trên tâm uốn)

mm

580

Chiều cao tâm uốn (tính từ sàn)

mm

1060

Tối đa lối đi quầy bar bên trong P.O.B. người định vị

mm

50

Kẹp hành trình điều chỉnh

mm

0-136

Hành trình điều chỉnh kích thước

mm

300

Hành trình điều chỉnh trục thu hồi

mm

0-136

Tối đa Góc uốn

°

190 °

Thông qua khoảng cách hiệu quả

mm

3800

Tốc độ uốn (Tối đa)

° / giây

110

Tối đa tốc độ quay (trục Z)

° / giây

160

Tối đa tốc độ cho ăn (trục X.)

mm / giây

800

Góc uốn chính xác

°

± 0,10

Góc quay Độ chính xác - trục Z

°

± 0,10

Dịch chuyển chính xác - trục X

mm

± 0,10

Công suất động cơ Servo uốn

KW

7

Công suất động cơ Servo quay

KW

1

Cung cấp năng lượng động cơ Servo

KW

3

Hệ thống động cơ điện

KW

5.5

Khối lượng bơm thủy lực

L

19

Tối đa Sức ép

Mpa

16

L * W * H (Kích thước bao bì)

mm

5000 * 1200 * 1350

Trọng lượng máy

T

KHOẢNG 3.8


Cấu hình hệ thống điều khiển thủy lực và điện tử

Tên

nhà chế tạo

Động cơ thủy lực

Đức Siemens (Beide) hoặc Runmali

Bơm thủy lực

Vô Tích Tuoli

Van thủy lực

Yuken Nhật Bản (Đã nhập khẩu)

Ban đường dầu

Shanghong Đài Loan (Đã nhập khẩu)

Hình trụ

Qifan Thượng Hải

Ống dầu

Chiết giang

Màn hình cảm ứng

Weinview Đài Loan (Đã nhập khẩu)

PLC

Mitsubishi Nhật Bản (Nhập khẩu)

Động cơ Servo

Mitsubishi Nhật Bản (Nhập khẩu)

Bộ điều khiển góc

Nemicon Nhật Bản (Nhập khẩu)

Chuyển đổi quyền lực

MINGWEI Đài Loan

Công tắc tơ

Schneider


Dụng cụ mẫu
