| Số: | |
|---|---|
1 mảnh
Khung sắt/Vỏ gỗ
Thượng Hải, Trung Quốc
L/C, T/T
GM-SB-76CNC
Đồng, nhôm, hợp kim, thép carbon, thép không gỉ
GMACC
CN
Trung Quốc

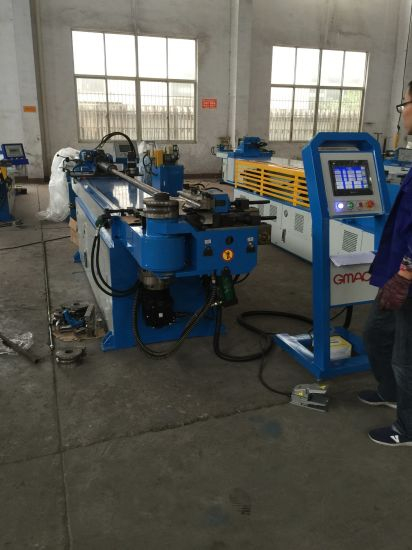

Máy uốn ống và ống
Bán tự động
2 năm
IPX-8
Mới
ISO 9001:2000, CE, UL
Mô tả sản phẩm
| Tên | Đơn vị | tham số |
| Ống tròn thép nhẹ | mm | ¢76*3 |
| Tối thiểu. bán kính uốn | mm | 30 |
| Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 350 |
| Phần nhô ra của đầu (ở tâm uốn) | mm | 600 |
| Chiều cao đầu (tại tâm uốn) | mm | 580 |
| Chiều cao tâm uốn (từ sàn) | mm | 1060 |
| Tối đa. đoạn thanh bên trong bộ định vị POB | mm | 50 |
| Hành trình kẹp có thể điều chỉnh | mm | 0-136 |
| Hành trình điều chỉnh vai | mm | 300 |
| Hành trình điều chỉnh rút trục gá | mm | 0-136 |
| Tối đa. Góc uốn | ° | 190° |
| Thông qua khoảng cách hiệu quả | mm | 3800 |
| Tốc độ uốn (Tối đa) | °/giây | 110 |
| Tối đa. tốc độ quay (trục Z) | °/giây | 160 |
| Tối đa. tốc độ cho ăn (trục X.) | mm/giây | 800 |
| Góc uốn chính xác | ° | ±0,10 |
| Góc quay Độ chính xác - trục Z | ° | ±0,10 |
| Độ chính xác chuyển số - trục X | mm | ±0,10 |
| Công suất động cơ servo uốn | KW | 7 |
| Công suất động cơ servo quay | KW | 1 |
| Cấp nguồn cho động cơ servo | KW | 3 |
| Hệ thống công suất động cơ | KW | 5.5 |
| Khối lượng bơm thủy lực | L | 19 |
| Tối đa. Áp lực | Mpa | 16 |
| L*W*H (Kích thước đóng gói) | mm | 5000*1200*1350 |
| Trọng lượng máy | T | GIỚI THIỆU 3,8 |
| Tên | nhà sản xuất |
| Động cơ thủy lực | Đức Siemens(bên cạnh)hoặc Runmali |
| Bơm thủy lực | Vô Tích Tuoli |
| Van thủy lực | Yuken Nhật Bản(Đã nhập) |
| Ban đường dầu | Đài Loan Thượng Hồng (Đã nhập) |
| Xi lanh | Thượng Hải Qifan |
| Ống dầu | Chiết Giang |
| Màn hình cảm ứng | Đài Loan Weinview(Đã nhập khẩu) |
| PLC | Nhật Bản Mitsubishi(Đã nhập) |
| Động cơ servo | Nhật Bản Mitsubishi(Đã nhập) |
| Bộ điều khiển góc | Nemiaon Nhật Bản(Đã nhập) |
| Chuyển đổi nguồn | Đài Loan MINGWEI |
| Công tắc tơ | Schneider |
