| Số: | |
|---|---|
GM-38CNC-2A-1S
GMACC
8462219000
Đặc tính máy

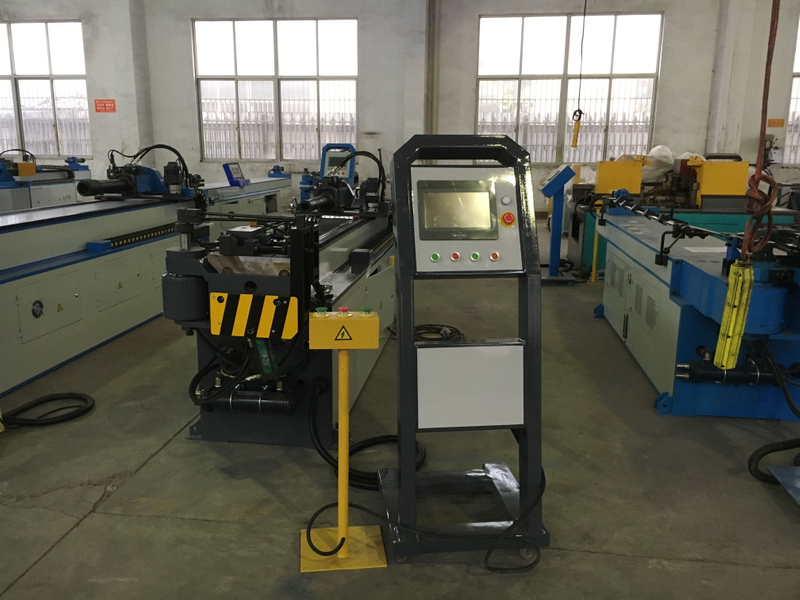

Máy uốn ống một đầu GM-SB-38CNC là sản phẩm kết hợp giữa công nghệ của công ty chúng tôi với công nghệ tiên tiến của Ý, tích hợp máy móc, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và trình tự chấn khác nhau. Dưới sự điều khiển chính xác của máy tính công nghiệp, chuyển động ba tọa độ Y, B, C có thể nhận ra trục gá tự động lên xuống nhanh chóng. Để uốn, máy công cụ CNC còn có các chức năng nâng cao như bù lò xo uốn linh kiện, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi mất điện và bảo vệ an toàn. Máy này sử dụng động cơ servo để nạp và quay. Nó là một máy uốn chuyên nghiệp, tốc độ cao, hoàn toàn tự động.
Tên | Đơn vị | tham số |
Tối đa. Khả năng uốn | mm | 38*2 |
Khả năng uốn tối đa | mm | 28*2 |
Bán kính uốn cong tối đa của uốn cong | mm | 20-200 |
Bán kính uốn tối đa của uốn đẩy | mm | 6D~∞ |
Dung sai R giữa hai khuôn | mm | 50 |
Chiều dài hiệu dụng trên trục gá | mm | 3200 |
Tối đa. Góc uốn | ° | 190 |
Tốc độ uốn | °/giây | 120 |
Tốc độ quay | °/giây | 200 |
Tốc độ cho ăn | mm/giây | 800 |
Uốn chính xác | ° | ±0,10 |
tiện chính xác | ° | ±0,10 |
Cho ăn chính xác | mm | ±0,10 |
Biến động cơ servo | kW | 0.4 |
Công suất động cơ servo Benging | kW | 3.5 |
Cung cấp năng lượng động cơ servo | kW | 1.5 |
Động cơ servo khuôn di chuyển | kW | 0.75 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 4200*700*1300 |
Cân nặng | T | Khoảng 2,2 |
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide) hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Thượng Hồng （Đã nhập） |
Xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview（Đã nhập) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản（Nhập khẩu） |
Công tắc tơ | Schneider |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide)/ Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview（Nhập khẩu) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Động cơ servo | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan Mingwei |
Máy biến áp | Vô Tích Tân Dư |
Mẫu dụng cụ
