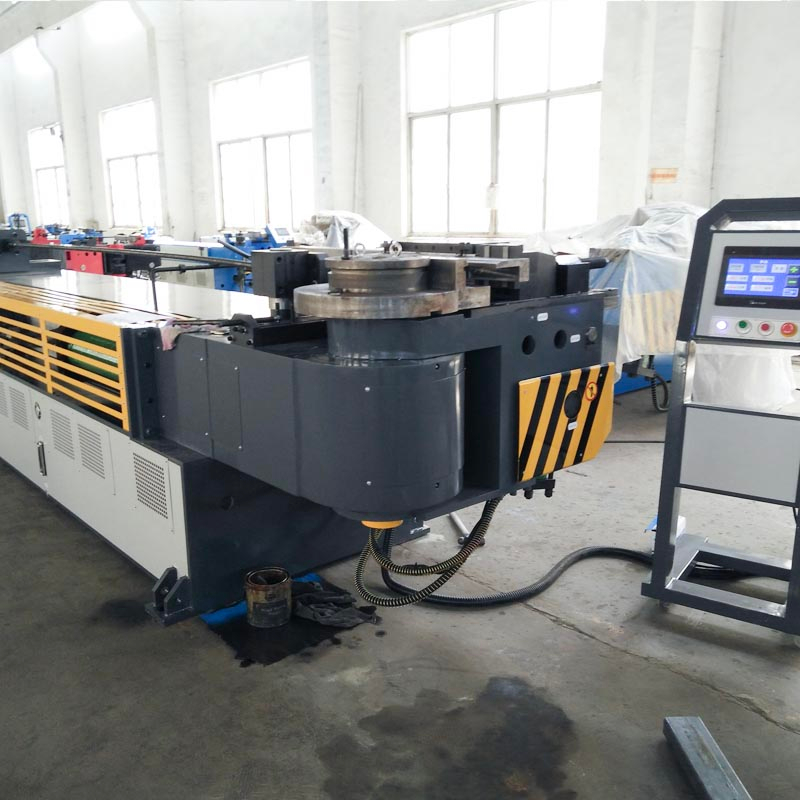

Đặc tính máy
Dẫn động hoàn toàn bằng thủy lực, điều khiển bằng PLC với màn hình cảm ứng hoặc máy uốn ống văn bản, được trang bị các thiết bị kẹp ống, khuôn dẫn hướng, trục gá, chống nhăn, trợ lực đẩy, uốn ống, v.v. Dưới hoạt động thủy lực, máy uốn ống Châu Âu chuyên nghiệp, tốc độ cao và kinh tế này có thể uốn các loại ống kim loại có kích thước khác nhau cả ống kim loại hình dạng bình thường và bất thường và các góc uốn được điều khiển bằng bộ mã hóa nhập khẩu chính xác cao đảm bảo độ chính xác cao của máy này.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | 114 * 10 |
Thép không gỉ | mm | 114 * 6 |
Ống tròn ủ hợp kim nhẹ | mm | 114 * 12 |
Ống vuông thép nhẹ | mm | 90 * 90 * 8 |
Ống hình chữ nhật bằng thép nhẹ | mm | 100 * 50 * 3 |
Thanh thép tròn đặc nhẹ | mm | 60 |
Thanh thép hình vuông nhẹ | mm | 55 * 55 |
Tối thiểu. bán kính uốn cong | mm | 40 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 450 |
Đầu nhô ra (trên tâm uốn) | mm | 500 |
Chiều cao đầu (trên tâm uốn) | mm | 720 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1235 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 4200 |
Tốc độ uốn (Tối đa) | ° / giây | 20 |
Góc uốn chính xác | ° | ± 0,10 |
Hệ thống động cơ điện | KW | 15 |
Khối lượng bơm thủy lực | L | 45 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5200 * 1350 * 1250 |
Trọng lượng máy | T | 5.5 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | Đức SCHNEIDER （Đã nhập khẩu) |
Máy biến áp | Wuxi Xinyu |
Uốn mẫu
Dụng cụ mẫu
