| Số: | |
|---|---|
GM-100CNC
GMACC
8462219000
Đặc tính máy

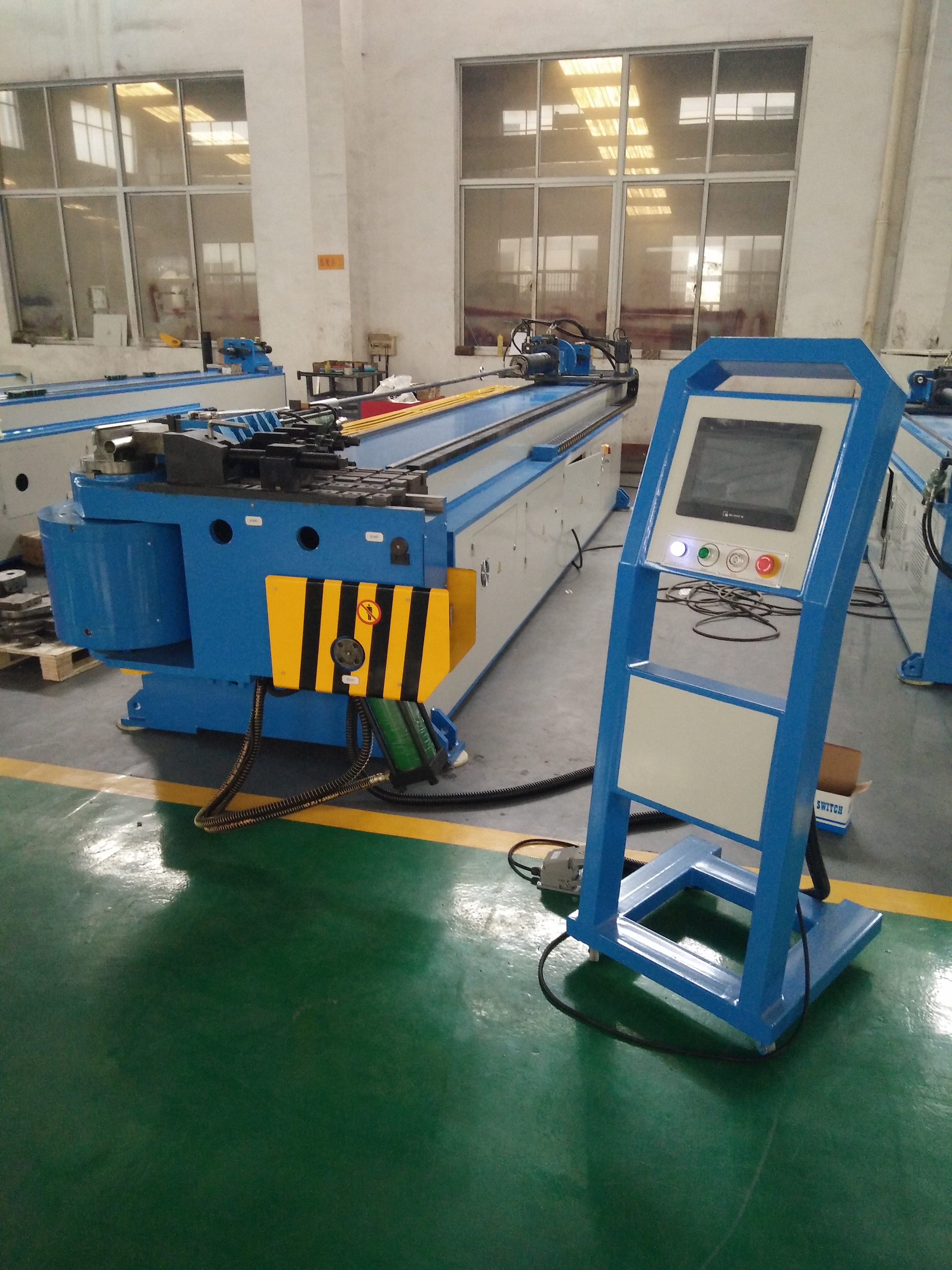

Máy uốn đầu đơn CNC dòng GM-SB-CNC là sự kết hợp giữa công nghệ của chúng tôi với công nghệ tiên tiến của Ý, được kết hợp với máy, thủy lực và năng lượng điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và trình tự uốn khác nhau. Ba tọa độ chuyển động Y, B, C dưới sự điều khiển chính xác của máy tính công nghiệp có thể đạt được việc đóng và mở trục gá hoàn toàn tự động hoặc ly hợp trục gá để uốn nhanh, máy CNC cũng có các tính năng tiên tiến như bù phục hồi uốn một phần, cảnh báo tự chẩn đoán lỗi, bộ nhớ lưu trữ tự động bôi trơn sau khi mất điện, bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao và thiết kế tích hợp làm cho máy uốn ống CNC trở thành máy gia công ống đẳng cấp thế giới.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠100*8 |
Thép không gỉ | mm | ￠100*5 |
Ống tròn ủ hợp kim nhẹ | mm | ￠100*10 |
Ống vuông thép nhẹ | mm | 70 *70 *6 |
Ống hình chữ nhật bằng thép nhẹ | mm | 75 *65*6 |
Thanh thép tròn đặc nhẹ | mm | ￠40 |
Thanh thép hình vuông nhẹ | mm | 35*35 |
Tối thiểu. bán kính uốn cong | mm | 40 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Đầu nhô ra (trên tâm uốn) | mm | 460 |
Chiều cao đầu (trên tâm uốn) | mm | 610 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1140 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 70 |
Kẹp hành trình điều chỉnh | mm | 0-140 |
Hành trình điều chỉnh kích thước | mm | 350 |
Hành trình điều chỉnh trục thu hồi | mm | 0-150 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 25 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đacho ăntốc độ ing (trục X.) | mm / giây | 500 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Động cơ hệ thốngQuyền lực | KW | 11 |
Thủy lựcMáy bơm Âm lượng | L | 30 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5300 *1350 * 1200 |
Trọng lượng máy | T | KHOẢNG 4,8 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng HảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản （Nhập khẩu） |
Công tắc tơ | Schneider |
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 100 * 8 |
Thép không gỉ | mm | ￠ 100 * 5 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 100 * 10 |
Ống vuông thép nhẹ | mm | 70 * 70 * 6 |
Ống hình chữ nhật bằng thép nhẹ | mm | 75 * 65 * 6 |
Thanh thép tròn đặc nhẹ | mm | ￠ 40 |
Thanh thép hình vuông nhẹ | mm | 35 * 35 |
Tối thiểu. bán kính uốn cong | mm | 40 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Đầu nhô ra (trên tâm uốn) | mm | 460 |
Chiều cao đầu (trên tâm uốn) | mm | 610 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1140 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 70 |
Kẹp hành trình điều chỉnh | mm | 0-140 |
Hành trình điều chỉnh kích thước | mm | 350 |
Hành trình điều chỉnh trục thu hồi | mm | 0-150 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 25 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ cho ăn (trục X.) | mm / giây | 500 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Hệ thống động cơ điện | KW | 11 |
Khối lượng bơm thủy lực | L | 30 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5300 * 1350 * 1200 |
Trọng lượng máy | T | KHOẢNG 4,8 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản （Nhập khẩu） |
Công tắc tơ | Schneider |
Uốn mẫu
Dụng cụ mẫu
