GM-100CNC-2A-1S
GMACC
8462219000
Mô tả Sản phẩm
Bộ truyện đã được điều chỉnh đặc biệt theo yêu cầu chuyên nghiệp của thị trường thế giới. Tất cả các bộ phận, cấu trúc và ký tự đều tương tự như tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi và các bản vẽ kế hoạch về Điện, Điện tử, Thủy lực và cơ khí từ các công ty nổi tiếng giúp nâng cấp hệ thống máy móc để đạt hiệu suất chính xác và hấp dẫn.

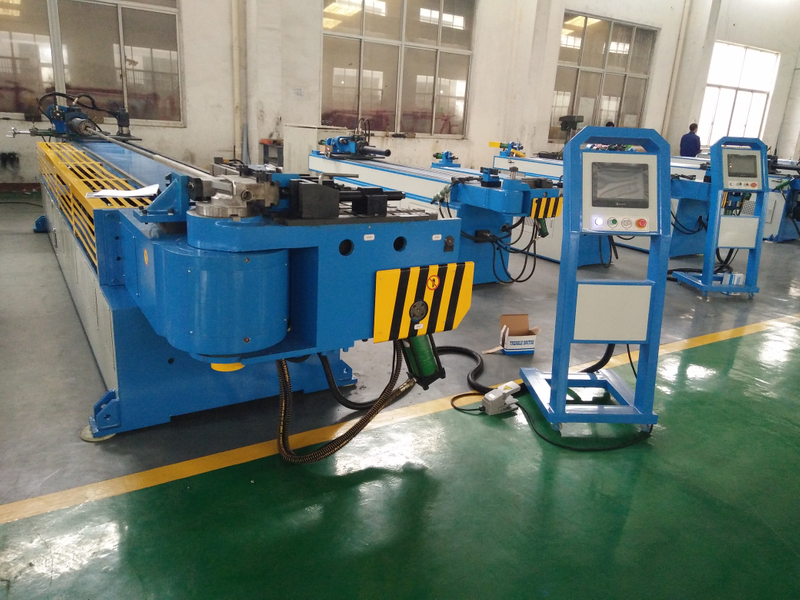

GM-SB-Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng máy này sử dụng bảng điều hành màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn cong nhanh chóng, máy CNC cũng với các chức năng nâng cao, chẳng hạn như các bộ phận uốn lò xo bù lại, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp tất cả làm cho máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠100*8 |
Thép không gỉ | mm | ￠100*5 |
Ống tròn ủ hợp kim nhẹ | mm | ￠100*10 |
Ống vuông thép nhẹ | mm | 70 *70 *6 |
Ống hình chữ nhật bằng thép nhẹ | mm | 75 *65*6 |
Thanh thép tròn đặc nhẹ | mm | ￠40 |
Thanh thép hình vuông nhẹ | mm | 35*35 |
Tối thiểu. bán kính uốn cong | mm | 40 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Đầu nhô ra (trên tâm uốn) | mm | 460 |
Chiều cao đầu (trên tâm uốn) | mm | 610 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1140 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 70 |
Kẹp hành trình điều chỉnh | mm | 0-140 |
Hành trình điều chỉnh kích thước | mm | 350 |
Hành trình điều chỉnh trục thu hồi | mm | 0-150 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 25 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đacho ăntốc độ ing (trục X.) | mm / giây | 500 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Động cơ hệ thốngQuyền lực | KW | 11 |
Thủy lựcMáy bơm Âm lượng | L | 30 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5300 *1350 * 1200 |
Trọng lượng máy | T | KHOẢNG 4,8 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng hảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản （Nhập khẩu） |
Công tắc tơ | Schneider |
