Đặc tính máy

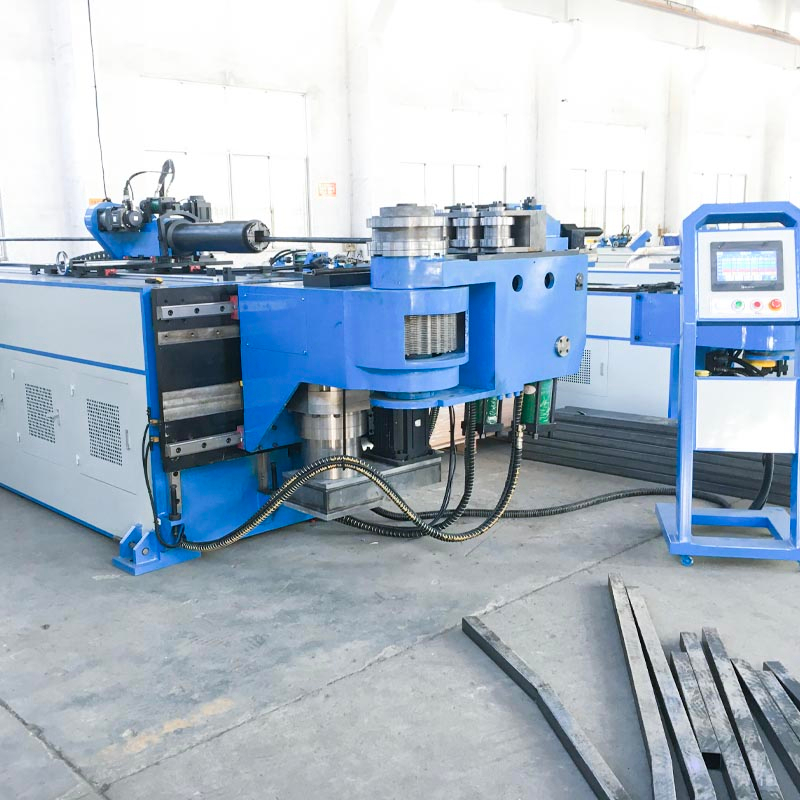

Máy uốn ống một đầu điều khiển số GM-SB-76CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và thứ tự uốn khác nhau, ba tọa độ Y, B, C của chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn nhanh chóng , Máy CNC cũng có các chức năng tiên tiến, chẳng hạn như linh kiện uốn lò xo bù lại, cảnh báo tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn. Máy sử dụng động cơ servo uốn cấp liệu 、 quay và di chuyển khuôn, có thể uốn các ống có hai bán kính khác nhau một cách chính xác và nhanh chóng, và với chức năng đẩy uốn, có thể uốn ống với bán kính lớn, thật chuyên nghiệp 、 tốc độ cao 、 máy uốn hoàn toàn tự động.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Tối đa Năng lực uốn | mm | 76 * 3 |
Công suất uốn tối đa | mm | 50 * 2 |
Bán kính uốn tối đa của kéo | mm | 30-350 |
Bán kính uốn tối đa của uốn đẩy | mm | 6D ~ ∞ |
R dung sai giữa hai khuôn | mm | 80 |
Chiều dài hiệu dụng trên trục gá | mm | 3800 |
Chiều dài kẹp tối đa | mm | 50 |
Tối đa Góc uốn | ° | 190 |
Tốc độ uốn | ° / giây | 110 |
Tốc độ quay | ° / giây | 160 |
Tốc độ cho ăn | mm / giây | 800 |
Độ chính xác uốn | ° | ± 0,10 |
Tiện chính xác | ° | ± 0,10 |
Cho ăn chính xác | mm | ± 0,10 |
Biến công suất động cơ Servomotor | kW | 1.5 |
Thay đổi nguồn động cơ servo | kW | 7.5 |
Cung cấp năng lượng động cơ Servomotor | kW | 3 |
Di chuyển điện động cơ servo khuôn | kW | 1.5 |
Hệ thống động cơ điện | kW | 5.5 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5000 * 1200 * 1350 |
Cân nặng | T | Khoảng 3,8 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản |
Ban đường dầu | Shanghong Đài Loan |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Bộ giảm uốn | HENGTE / |
Bộ giảm tốc quay | |
Bộ giảm cho ăn | |
Công tắc tơ | SCHNEIDER |
Các bộ phận điện khác | Đức SCHNEIDER, Omron, Đài Loan SHILIN （Nhập khẩu） |
