GM-SB-63CNC
GMACC
Đặc tính máy
Bộ truyện đã được điều chỉnh đặc biệt theo yêu cầu chuyên nghiệp của thị trường thế giới. Tất cả các bộ phận, cấu trúc và ký tự đều tương tự như tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi và các bản vẽ kế hoạch về Điện, Điện tử, Thủy lực và cơ khí từ các công ty nổi tiếng giúp nâng cấp hệ thống máy móc để đạt hiệu suất chính xác và hấp dẫn.

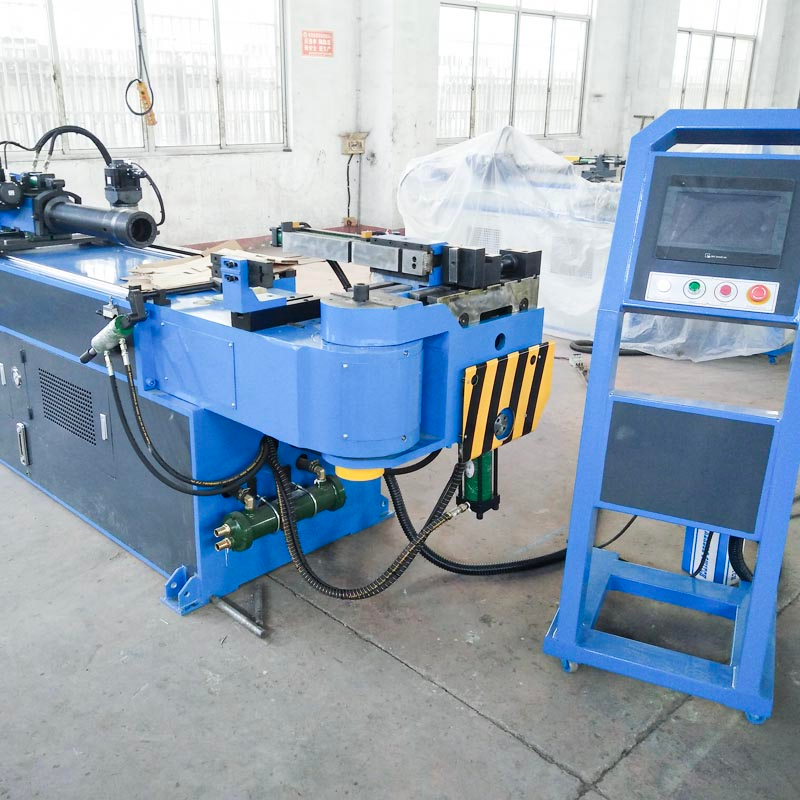

Máy uốn ống một đầu điều khiển số GM-SB-CNC Series là sản phẩm kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng máy này sử dụng bảng điều hành màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn cong nhanh chóng, máy CNC cũng với các chức năng nâng cao, chẳng hạn như các bộ phận uốn lò xo bù lại, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp tất cả làm cho máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 63 * 3 |
Thép không gỉ | mm | ￠ 63 * 2 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 63 * 5 |
Ống vuông thép nhẹ | mm | 50 * 50 * 2,5 |
Ống hình chữ nhật bằng thép nhẹ | mm | 50 * 45 * 2,5 |
Thanh thép tròn đặc nhẹ | mm | ￠ 25 |
Thanh thép hình vuông nhẹ | mm | 20 * 20 |
Tối thiểu. bán kính uốn cong | mm | 25 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 300 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 30 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ dịch chuyển (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1 |
Cung cấp năng lượng động cơ Servo | KW | 1 |
Hệ thống động cơ điện | KW | 5.5 |
Khối lượng bơm thủy lực | L | 19 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4500 * 1200 * 1350 |
Trọng lượng máy | T | VỀ 3.0 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens (Beide) / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản |
Ban đường dầu | Shanghong Đài Loan |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan |
PLC | Mitsubishi Nhật Bản |
Bộ điều khiển góc | Nemicon Nhật Bản |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER của Đức |
Uốn mẫu
Dụng cụ mẫu
