Mô tả sản phẩm
Mô hình: 76 × 2a × 1s
Đặc điểm máy
Máy uốn ống điều khiển số một đầu của GM-SB-76CNC là sản phẩm từ sự kết hợp với công nghệ và công nghệ Ý tiên tiến của chúng tôi, được tích hợp với máy, thủy lực và điện. Sê-ri này áp dụng bảng điều khiển Màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau, Y, B, C ba tọa độ của các chuyển động dưới sự kiểm soát chính xác của máy tính công nghiệp có thể nhận ra các mandrel hoàn toàn tự động.
Tham số kỹ thuật chính
| Tên | Đơn vị | Tham số |
| Ống tròn thép nhẹ | mm | ¢ 76*4 |
| Thép không gỉ | mm | ¢ 76*3 |
| Ống tròn được ủ hợp kim nhẹ | mm | ¢ 76*6 |
| Ống vuông bằng thép nhẹ | mm | 60*60*3 |
| Ống hình chữ nhật bằng thép nhẹ | mm | 65*55*3 |
| Thanh rắn bằng thép nhẹ | mm | ¢35 |
| Thanh rắn vuông bằng thép nhẹ | mm | 30*30 |
| Tối thiểu. Bán kính uốn | mm | 30 |
| Tối đa. Bán kính uốn (tiêu chuẩn) | mm | 350 |
| Head Ovhang (trên trung tâm uốn cong) | mm | 600 |
| Chiều cao đầu (trên trung tâm uốn) | mm | 580 |
| Chiều cao trung tâm uốn cong (từ sàn) | mm | 1060 |
| Tối đa. BAR PASSAGE bên trong vị trí POB | mm | 50 |
| Kẹp đột quỵ điều chỉnh | mm | 0-136 |
| Đột quỵ có thể điều chỉnh đột quỵ | mm | 300 |
| Mandrel rút lại đột quỵ điều chỉnh | mm | 0-136 |
| Tối đa. Góc uốn | ° | 190 ° |
| Thông qua khoảng cách hiệu quả | mm | 4000 |
| Tốc độ uốn (tối đa.) | °/giây | 30 |
| Tối đa. Tốc độ quay (trục Z) | °/giây | 160 |
| Tối đa. Tốc độ cho ăn (Trục X.) | mm/giây | 800 |
| Uốn góc độ chính xác | ° | ± 0,10 |
| Góc quay chính xác - trục Z | ° | ± 0,10 |
| Thay đổi độ chính xác - trục x | mm | ± 0,10 |
| Công suất động cơ servo xoay | KW | 1.5 |
| Nguồn cung cấp năng lượng động cơ servo | KW | 1.5 |
| Hệ thống động cơ | KW | 7.5 |
| Thể tích bơm thủy lực | L | 23 |
| Tối đa. Áp lực | MPA | 16 |
| L*W*H (Kích thước Bao bì) | mm | 4800*1200*1350 |
| Trọng lượng máy | T | Khoảng 3,5 |
Cấu hình của hệ thống điều khiển thủy lực và điện tử
| Tên | Nhà sản xuất |
| Động cơ thủy lực | Đức Siemens ( Beide ) hoặc Runmali |
| Bơm thủy lực | WUXI Tuoli |
| Van thủy lực | Nhật Bản Yuken ( nhập khẩu ) |
| Bảng dầu | Đài Loan Thượng Hải ( nhập khẩu ) |
| Xi lanh | Thượng Hải Qifan |
| Màn hình cảm ứng | Đài Loan Weinview ( nhập khẩu) |
| Plc | Nhật Bản Mitsubishi ( nhập khẩu ) |
| Động cơ servo | Nhật Bản Mitsubishi ( nhập khẩu ) |
| Bộ điều khiển góc | Nhật Bản nemicon ( nhập khẩu ) |
| Người tiếp xúc | Schneider Đức |
| Máy biến áp | Xinyu Vô Tích |

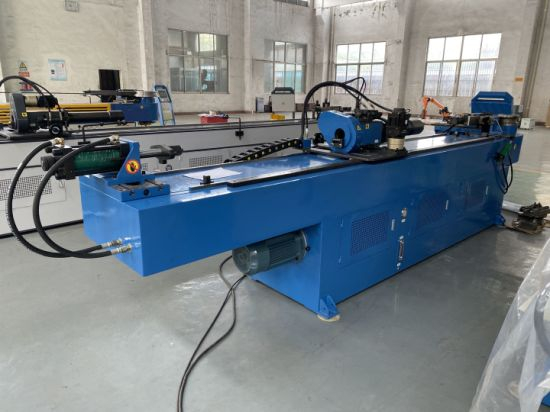

Model: GM-SB-76CNC-2A-1S Photo (chỉ để tham khảo của bạn)
Uốn cong kẹp chết áp lực chết wiper
mandrel die (tùy chọn)
