Máy uốn ống đường kính lớn CNC GM-SB-129CNC

Tình trạng sẵn có:
Số:
  • GM-129CNC-2A-1S

  • GMACC

  • 8462219000

Đặc tính máy

Máy uốn ống đường kính lớn CNC GM-SB-129CNC


GM-SB-Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng máy này sử dụng bảng điều hành màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn cong nhanh chóng, máy CNC cũng với các chức năng nâng cao, chẳng hạn như các bộ phận uốn lò xo bù lại, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp tất cả làm cho máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.

Thông số kỹ thuật chính

Tên

Đơn vị

Tham số

Ống tròn thép nhẹ

mm

129*10

Thép không gỉ

mm

129*6

Ống tròn ủ hợp kim nhẹ

mm

129*14

Ống vuông thép nhẹ

mm

100 *100 *6

Dặm thép ống hình chữ nhật

mm

105 * 95 * 6

Thanh thép tròn đặc nhẹ

mm

65

Thanh thép hình vuông nhẹ

mm

55*55

Tối thiểu. bán kính uốn cong

mm

50

Tối đa Bán kính uốn (Tiêu chuẩn)

mm

550

Đầu nhô ra (trên tâm uốn)

mm

500

Chiều cao đầu (trên tâm uốn)

mm

720

Chiều cao tâm uốn (tính từ sàn)

mm

1235

Tối đa lối đi quầy bar bên trong P.O.B. người định vị

mm

80

Kẹp hành trình điều chỉnh

mm

0-150

Hành trình điều chỉnh kích thước

mm

500

Hành trình điều chỉnh trục thu hồi

mm

0-220

Tối đa Góc uốn

°

190 °

Thứ tựrough Khoảng cách Hiệu quả

mm

4500

Tốc độ uốn (Tối đa)

° / giây

15

Tối đa tốc độ quay (trục Z)

° / giây

120

Tối đacho ăntốc độ ing (trục X.)

mm / giây

400

Góc uốn chính xác

°

± 0,10

Góc quay Độ chính xác - trục Z

°

± 0,10

Dịch chuyển chính xác - trục X

mm

± 0,10

Công suất động cơ Servo quay

KW

3

Cung cấp năng lượng động cơ Servo

KW

3

Động cơ hệ thốngQuyền lực

KW

15

Thủy lựcMáy bơm Âm lượng

L

41

Tối đa Sức ép

Mpa

16

L * W * H (Kích thước bao bì)

mm

6000 * 1800 * 1300

Trọng lượng máy

T

KHOẢNG 7,5

ØCấu hình hệ thống điều khiển thủy lực và điện tử

Tên

nhà chế tạo

Động cơ thủy lực

Siemens (BEIDE) hoặc Runmali

Bơm thủy lực

Vô Tích Tuoli

Van thủy lực

Yuken Nhật Bản (Đã nhập khẩu)

Ban đường dầu

Shanghong Đài LoanĐã nhập khẩu

Hình trụ

Thượng HảiQifan

Màn hình cảm ứng

Đài loanWeinviewĐã nhập khẩu)

PLC

Mitsubishi Nhật Bản (Nhập khẩu)

Bộ điều khiển góc

Nemicon Nhật Bản (Nhập khẩu)

Chuyển đổi quyền lực

Đài Loan Mingwei

Động cơ servo quay / cấp liệu

Mitsubishi Nhật Bản (Nhập khẩu)

Công tắc tơ

SCHNEIDER của ĐứcĐã nhập khẩu)

Q: Còn bạn thì saodịch vụ?
A:Trước khi Bán hàng Serive:
1. Chúng tôi sẽ giúp khách hàng của chúng tôi xác nhận quyềnmáy mócmô hình theo thông tin đường ống được cung cấp.
2. Chào mừng bạn đến thăm nhà máy của chúng tôi để xem máy và xưởng của chúng tôi trước khi bạn đặt hàng.

B: Dịch vụ sau bán hàng:
1. Chúng tôi cung cấp sách hướng dẫn sử dụng, cài đặt máy chi tiết, video vận hànhđếngiúp bạn một cách chính xác vận hành máy. nếu bạn cần của chúng tôi kỹ sư cho đi đến nhà máy của bạn để lắp đặt máy, vé máy bay, thực phẩm, khách sạn, vận chuyển địa phươngdở bên bạn
tài khoản.
2. Nếu có bất kỳ vấn đề nào trên máy, kỹ sư của chúng tôi sẽ giải quyết cho bạn thông qua máy tính trước tiên, hầu hết các vấn đề có thể được giải quyết bằng cách thay đổi các bộ phận, nếu không thể, kỹ sư của chúng tôi có thể đến nhà máy của bạn để giải quyết cho bạn, chúng tôi có các kỹ sư giàu kinh nghiệmđặc biệtcho thị trường nước ngoài.
Đối với các bộ phận cơ khí do chính chúng tôi sản xuất, chúng tôi có rất nhiều trong kho, nếu bạn cần, chúng tôi có thể gửi cho bạn bằng đường chuyển phát nhanh ngay lập tức.
Đối với các bộ phận điện tử, chúng tôi đều sử dụng thương hiệu nổi tiếng, bạn có thể mua dễ dàng bên mình.

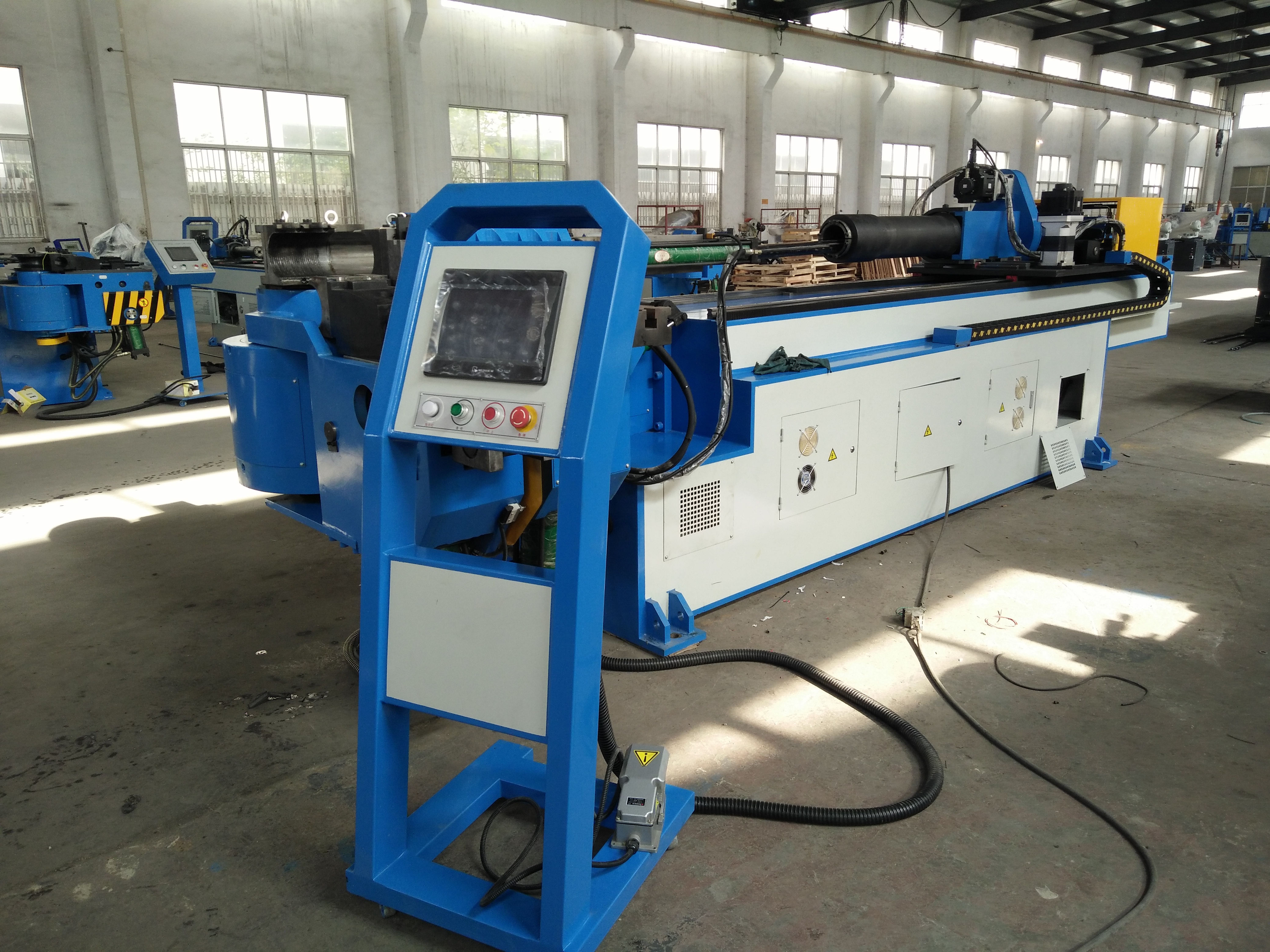

Máy uốn ống CNC

Thông số kỹ thuật chính

Tên

Đơn vị

Tham số

Ống tròn thép nhẹ

mm

¢ 76 * 3

Tối thiểu. bán kính uốn cong

mm

30

Tối đa Bán kính uốn (Tiêu chuẩn)

mm

350

Đầu nhô ra (trên tâm uốn)

mm

600

Chiều cao đầu (trên tâm uốn)

mm

580

Chiều cao tâm uốn (tính từ sàn)

mm

1060

Tối đa lối đi quầy bar bên trong P.O.B. người định vị

mm

50

Kẹp hành trình điều chỉnh

mm

0-136

Hành trình điều chỉnh kích thước

mm

300

Hành trình điều chỉnh trục thu hồi

mm

0-136

Tối đa Góc uốn

°

190 °

Thông qua khoảng cách hiệu quả

mm

3800

Tốc độ uốn (Tối đa)

° / giây

110

Tối đa tốc độ quay (trục Z)

° / giây

160

Tối đa tốc độ cho ăn (trục X.)

mm / giây

800

Góc uốn chính xác

°

± 0,10

Góc quay Độ chính xác - trục Z

°

± 0,10

Dịch chuyển chính xác - trục X

mm

± 0,10

Công suất động cơ Servo uốn

KW

7

Công suất động cơ Servo quay

KW

1

Cung cấp năng lượng động cơ Servo

KW

3

Hệ thống động cơ điện

KW

5.5

Khối lượng bơm thủy lực

L

19

Tối đa Sức ép

Mpa

16

L * W * H (Kích thước bao bì)

mm

5000 * 1200 * 1350

Trọng lượng máy

T

KHOẢNG 3.8


Cấu hình hệ thống điều khiển thủy lực và điện tử

Tên

nhà chế tạo

Động cơ thủy lực

Đức Siemens (Beide) hoặc Runmali

Bơm thủy lực

Vô Tích Tuoli

Van thủy lực

Yuken Nhật Bản (Đã nhập khẩu)

Ban đường dầu

Shanghong Đài Loan (Đã nhập khẩu)

Hình trụ

Qifan Thượng Hải

Ống dầu

Chiết giang

Màn hình cảm ứng

Weinview Đài Loan (Đã nhập khẩu)

PLC

Mitsubishi Nhật Bản (Nhập khẩu)

Động cơ Servo

Mitsubishi Nhật Bản (Nhập khẩu)

Bộ điều khiển góc

Nemicon Nhật Bản (Nhập khẩu)

Chuyển đổi quyền lực

MINGWEI Đài Loan

Công tắc tơ

Schneider


Dụng cụ mẫu

图片 2
