| Số: | |
|---|---|
GM-168CNC-2A-1S
GMACC
8462219000
Đặc tính máy
Bộ truyện đặc biệt thích nghi với nhu cầu của thị trường thế giới chuyên nghiệp. Tất cả các bộ phận, cấu trúc và tính năng đều tương tự như các tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi từ các công ty nổi tiếng, các bản vẽ, sơ đồ điện, điện tử, thủy lực và cơ khí cho phép nâng cấp hệ thống máy móc để có được hiệu suất chính xác và hấp dẫn.

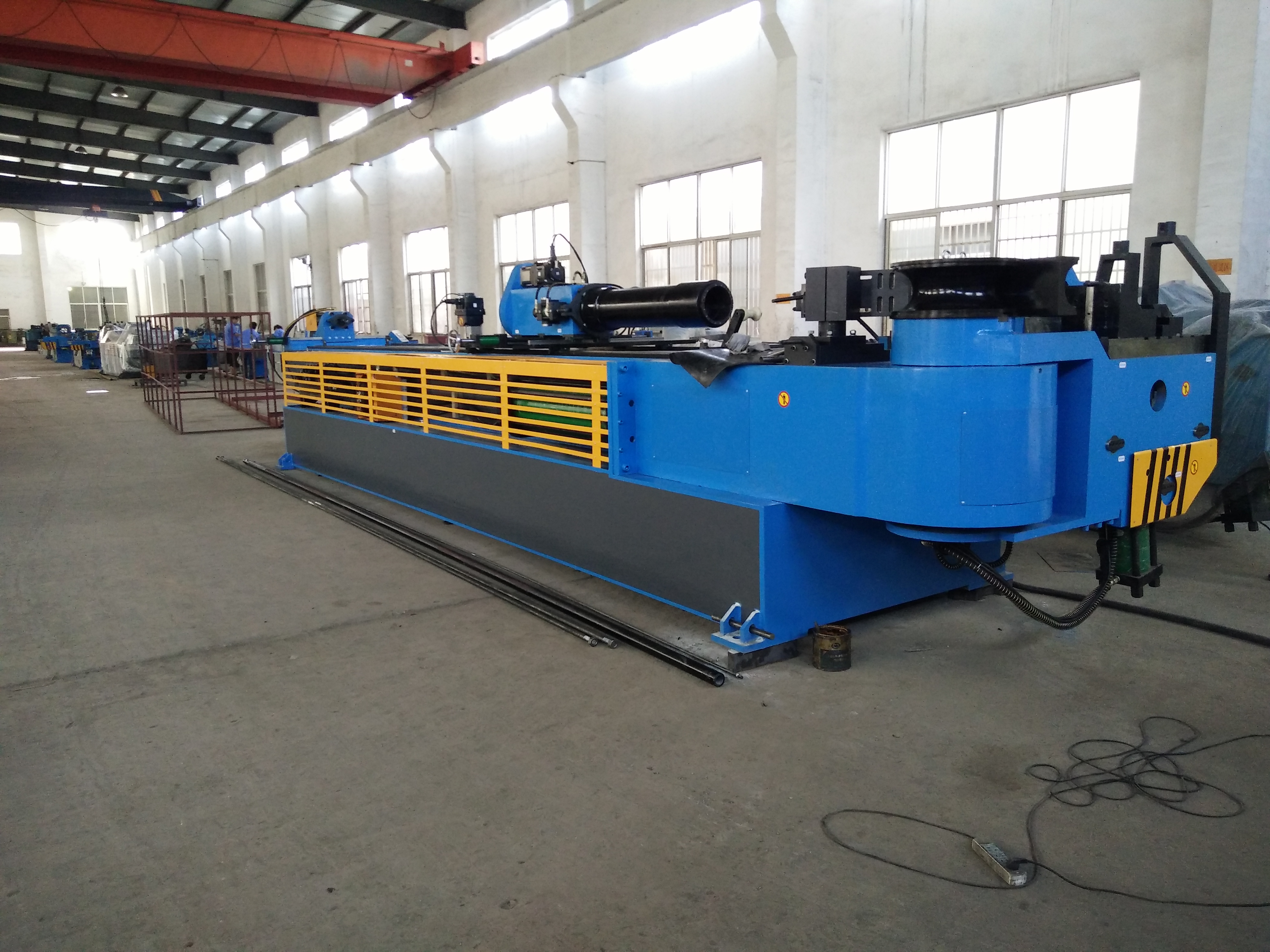

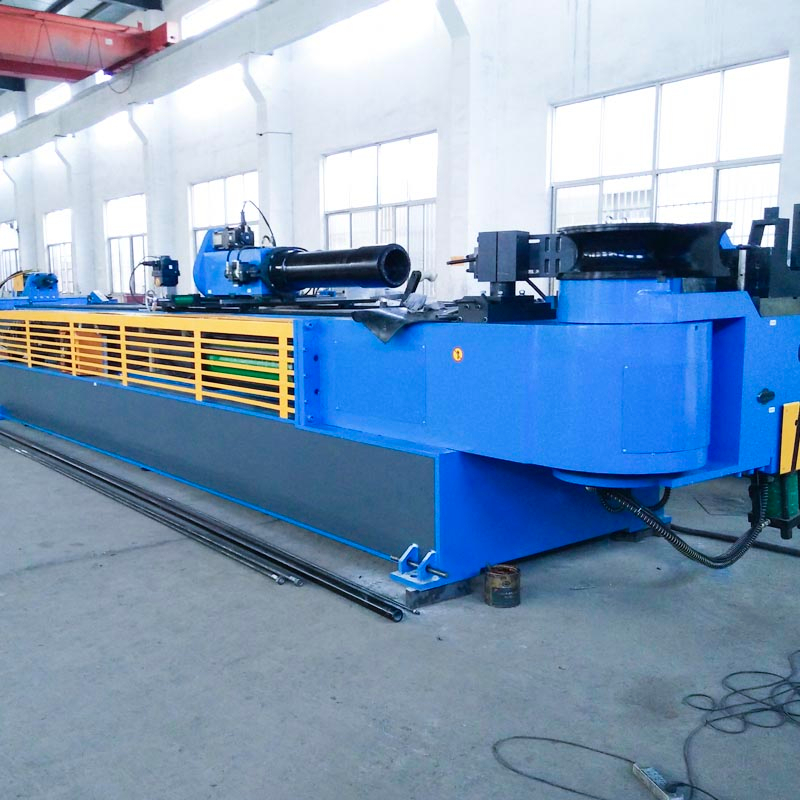

Máy uốn cong một đầu CNC GM-SB-CNC là sự kết hợp giữa công nghệ của chúng tôi với công nghệ tiên tiến của Ý, được kết hợp với máy móc, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và trình tự uốn khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể đạt được việc đóng mở trục gá hoàn toàn tự động hoặc ly hợp trục gá để uốn nhanh, máy CNC cũng có các tính năng nâng cao như bù hồi phục uốn phần, cảnh báo tự chẩn đoán lỗi, bộ nhớ lưu trữ để bảo vệ an toàn sau khi mất điện. Việc uốn ống (trục C), quay ống (trục B) và cấp ống (trục Y) được điều khiển bởi động cơ servo. Công nghệ tiên tiến, độ tin cậy tự động hóa cao và thiết kế tích hợp làm cho máy uốn ống CNC trở thành máy gia công ống đẳng cấp thế giới.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | φ168* 16 |
Thép không gỉ | mm | φ168*10 |
Ống tròn ủ hợp kim nhẹ | mm | φ168*22 |
Ống vuông thép nhẹ | mm | 150 * 150 * 10 |
Ống hình chữ nhật bằng thép nhẹ | mm | 155 * 150* 10 |
Thanh thép tròn đặc nhẹ | mm | Φ90 |
Thanh thép hình vuông nhẹ | mm | 85 *85 |
Tối thiểu. bán kính uốn cong | mm | 60 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 700 |
Đầu nhô ra (trên tâm uốn) | mm | 720 |
Chiều cao đầu (trên tâm uốn) | mm | 996 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1200 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 100 |
Kẹp hành trình điều chỉnh | mm | 0-198 |
Hành trình điều chỉnh kích thước | mm | 600 |
Hành trình điều chỉnh trục thu hồi | mm | 0-260 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 5600 |
Tốc độ uốn (Tối đa) | ° / giây | 8 |
Tối đa tốc độ quay (trục Z) | ° / giây | 80 |
Tối đa tốc độ dịch chuyển (trục X.) | mm / giây | 300 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 3.5 |
Cung cấp năng lượng động cơ Servo | KW | 1,5 (2) |
Động cơ hệ thốngQuyền lực | KW | 22 |
Thủy lựcMáy bơm Âm lượng | L | 76 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 7200 *2200 * 1450 |
Trọng lượng máy | T | KHOẢNG 14 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （BEIDE） / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng hảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER |
Các bộ phận điện khác | Đức SCHNEIDER, Omron,Đài loanSHILIN （Đã nhập） |
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | φ168 * 16 |
Thép không gỉ | mm | φ168 * 10 |
Ống tròn ủ hợp kim nhẹ | mm | φ168 * 22 |
Ống vuông thép nhẹ | mm | 150 * 150 * 10 |
Ống hình chữ nhật bằng thép nhẹ | mm | 155 * 150 * 10 |
Thanh thép tròn đặc nhẹ | mm | Φ90 |
Thanh thép hình vuông nhẹ | mm | 85 * 85 |
Tối thiểu. bán kính uốn cong | mm | 60 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 700 |
Đầu nhô ra (trên tâm uốn) | mm | 720 |
Chiều cao đầu (trên tâm uốn) | mm | 996 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1200 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 100 |
Kẹp hành trình điều chỉnh | mm | 0-198 |
Hành trình điều chỉnh kích thước | mm | 600 |
Hành trình điều chỉnh trục thu hồi | mm | 0-260 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 5600 |
Tốc độ uốn (Tối đa) | ° / giây | 8 |
Tối đa tốc độ quay (trục Z) | ° / giây | 80 |
Tối đa tốc độ dịch chuyển (trục X.) | mm / giây | 300 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 3.5 |
Cung cấp năng lượng động cơ Servo | KW | 1,5 (2) |
Hệ thống động cơ điện | KW | 22 |
Khối lượng bơm thủy lực | L | 76 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 7200 * 2200 * 1450 |
Trọng lượng máy | T | KHOẢNG 14 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （BEIDE） / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER |
Các bộ phận điện khác | Đức SCHNEIDER, Omron, Đài Loan SHILIN （Nhập khẩu） |
Uốn mẫu
Dụng cụ mẫu
