GM-76CNC-2A-1S
GMACC
8462219000
Đặc tính máy

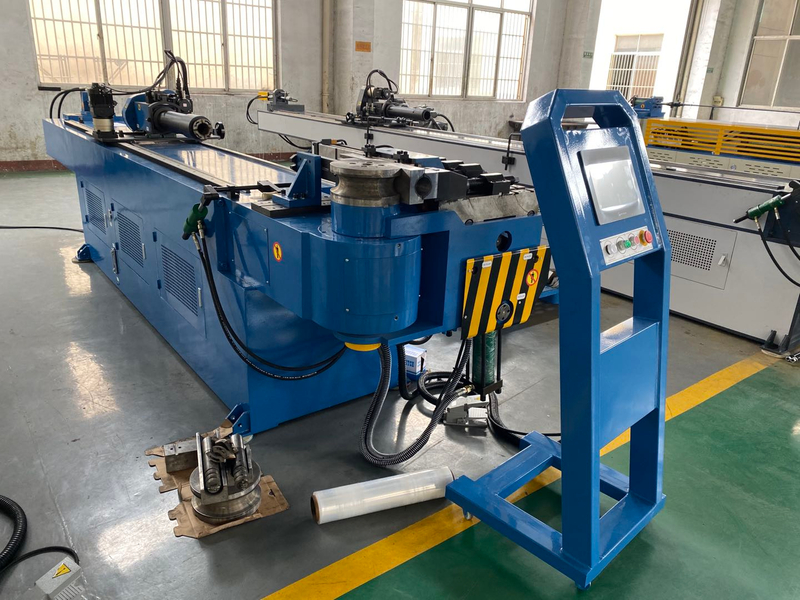

GM-SB-76Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp với máy móc, thủy lực và điện. Sê-ri này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và thứ tự uốn khác nhau, ba tọa độ Y, B, C của chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể thực hiện việc bật hoặc tắt trục gá hoàn toàn tự động, máy CNC cũng có các chức năng tiên tiến, chẳng hạn như lò xo uốn linh kiện bù lại, báo lỗi tự chẩn đoán, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn.
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠76*4 |
thép không gỉ | mm | ￠76*3 |
Ống tròn ủ hợp kim nhẹ | mm | ￠76*6 |
Ống vuông thép nhẹ | mm | 60*60*3 |
Ống thép hình chữ nhật nhẹ | mm | 65*55*3 |
Thanh thép tròn đặc nhẹ | mm | ￠35 |
Thanh thép vuông đặc nhẹ | mm | 30*30 |
Tối thiểu. bán kính uốn | mm | 30 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 600 |
Chiều cao đầu (tại tâm uốn) | mm | 580 |
Chiều cao tâm uốn (từ sàn) | mm | 1060 |
Tối đa. đoạn thanh bên trong bộ định vị POB | mm | 50 |
Hành trình kẹp có thể điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh vai | mm | 300 |
Hành trình điều chỉnh rút trục gá | mm | 0-136 |
Tối đa. Góc uốn | ° | 190° |
Through Khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | °/giây | 30 |
Tối đa. tốc độ quay (trục Z) | °/giây | 160 |
Tối đa. cho ăntốc độ (trục X.) | mm/giây | 800 |
Góc uốn chính xác | ° | ±0,10 |
Góc quay Độ chính xác - trục Z | ° | ±0,10 |
Độ chính xác chuyển số - trục X | mm | ±0,10 |
Công suất động cơ servo quay | KW | 1.5 |
Cấp nguồn cho động cơ servo | KW | 1.5 |
Động cơ hệ thống Quyền lực | KW | 7.5 |
thủy lực Bơm Âm lượng | L | 23 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 4800*1200*1350 |
Trọng lượng máy | T | KHOẢNG 3,5 |
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide) hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Qifan Thượng Hải |
Màn hình cảm ứng | Đài Loan Weinview（Nhập khẩu) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Động cơ servo | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Công tắc tơ | SCHNEIDER của Đức |
Máy biến áp | Vô Tích Tân Dư |
Thông số kỹ thuật chính
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠76*4 |
thép không gỉ | mm | ￠76*3 |
Ống tròn ủ hợp kim nhẹ | mm | ￠76*6 |
Ống vuông thép nhẹ | mm | 60*60*3 |
Ống thép hình chữ nhật nhẹ | mm | 65*55*3 |
Thanh thép tròn đặc nhẹ | mm | ￠35 |
Thanh thép vuông đặc nhẹ | mm | 30*30 |
Tối thiểu. bán kính uốn | mm | 30 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 600 |
Chiều cao đầu (tại tâm uốn) | mm | 580 |
Chiều cao tâm uốn (từ sàn) | mm | 1060 |
Tối đa. đoạn thanh bên trong bộ định vị POB | mm | 50 |
Hành trình kẹp có thể điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh vai | mm | 300 |
Hành trình điều chỉnh rút trục gá | mm | 0-136 |
Tối đa. Góc uốn | ° | 190° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | °/giây | 30 |
Tối đa. tốc độ quay (trục Z) | °/giây | 160 |
Tối đa. tốc độ cho ăn (trục X.) | mm/giây | 800 |
Góc uốn chính xác | ° | ±0,10 |
Góc quay Độ chính xác - trục Z | ° | ±0,10 |
Độ chính xác chuyển số - trục X | mm | ±0,10 |
Công suất động cơ servo quay | KW | 1.5 |
Cấp nguồn cho động cơ servo | KW | 1.5 |
Động cơ hệ thống Quyền lực | KW | 7.5 |
Bơm thủy lực Âm lượng | L | 23 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 4800*1200*1350 |
Trọng lượng máy | T | KHOẢNG 3,5 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide) hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Qifan Thượng Hải |
Màn hình cảm ứng | Đài Loan Weinview（Nhập khẩu) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Động cơ servo | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Công tắc tơ | SCHNEIDER của Đức |
Máy biến áp | Vô Tích Tân Dư |
Mẫu dụng cụ
