| Số: | |
|---|---|

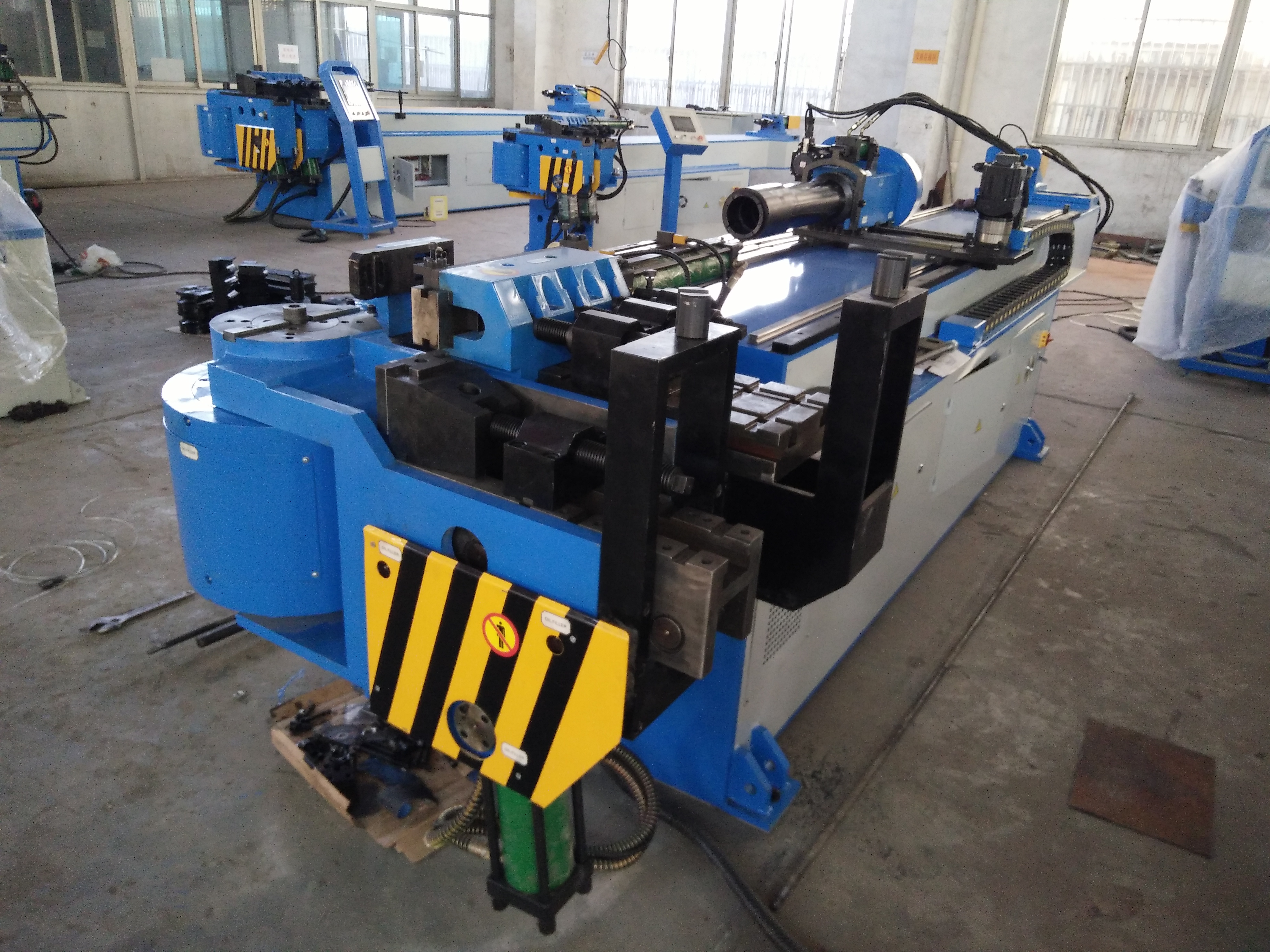

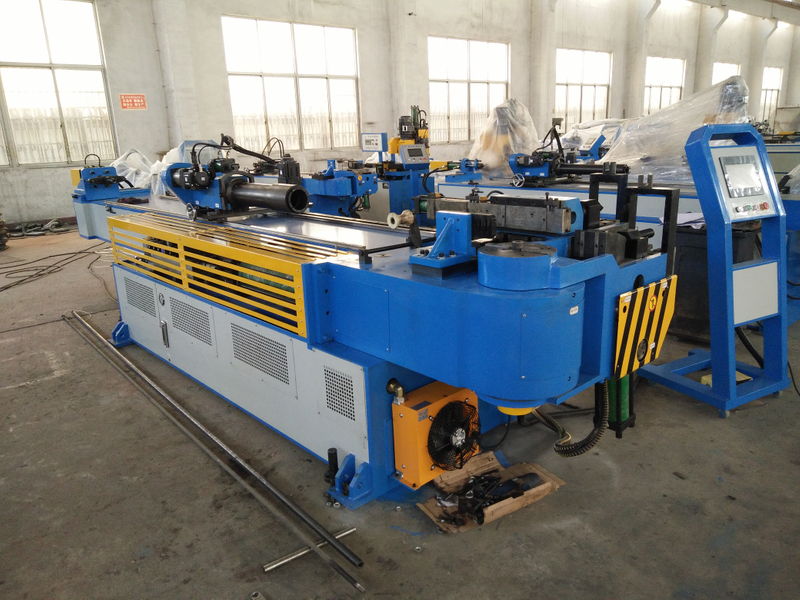

GM-100CNC-2A-1S
GMACC
8462219000
Mô tả Sản phẩm
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠100*8 |
Thép không gỉ | mm | ￠100*5 |
Ống tròn ủ hợp kim nhẹ | mm | ￠100*10 |
Ống vuông thép nhẹ | mm | 70 *70 *6 |
Ống hình chữ nhật bằng thép nhẹ | mm | 75 *65*6 |
Thanh thép tròn đặc nhẹ | mm | ￠40 |
Thanh thép hình vuông nhẹ | mm | 35*35 |
Tối thiểu. bán kính uốn cong | mm | 40 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 400 |
Đầu nhô ra (trên tâm uốn) | mm | 460 |
Chiều cao đầu (trên tâm uốn) | mm | 610 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1140 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 70 |
Kẹp hành trình điều chỉnh | mm | 0-140 |
Hành trình điều chỉnh kích thước | mm | 350 |
Hành trình điều chỉnh trục thu hồi | mm | 0-150 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 25 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đacho ăntốc độ ing (trục X.) | mm / giây | 500 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Động cơ hệ thốngQuyền lực | KW | 11 |
Thủy lựcMáy bơm Âm lượng | L | 30 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5300 *1350 * 1200 |
Trọng lượng máy | T | KHOẢNG 4,8 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng HảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản （Nhập khẩu） |
Công tắc tơ | Schneider |
