| Số: | |
|---|---|
GM-129CNC-2A-1S
GMACC
8462219000
Đặc tính máy
Bộ truyện đặc biệt được điều chỉnh để phù hợp với yêu cầu của thị trường thế giới chuyên nghiệp. Tất cả các bộ phận, cấu trúc và đặc tính đều tương tự như tiêu chuẩn kỹ thuật cơ khí từ Châu Âu. Kinh nghiệm chuyên môn và kế hoạch bản vẽ của chúng tôi về Điện, Điện tử, Thủy lực và cơ khí từ các công ty nổi tiếng giúp nâng cấp hệ thống máy móc lên hiệu suất chính xác và hấp dẫn.

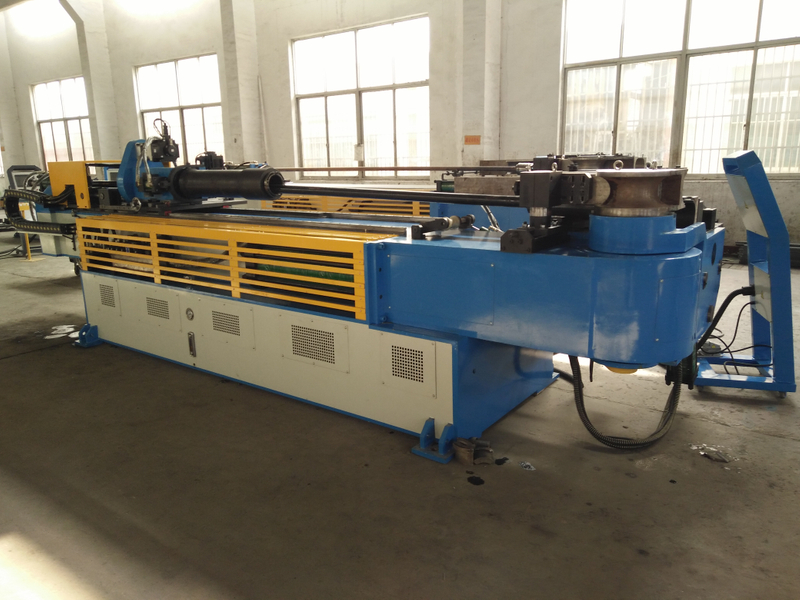

GM-SB-Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp với máy móc, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và thứ tự chấn khác nhau. Ba tọa độ chuyển động Y, B, C dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc tắt trục uốn nhanh, máy CNC cũng có các chức năng nâng cao, chẳng hạn như bù các bộ phận lò xo uốn ngược, cảnh báo tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp đều khiến máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠129*10 |
thép không gỉ | mm | ￠129*6 |
Ống tròn ủ hợp kim nhẹ | mm | ￠129*14 |
Ống vuông thép nhẹ | mm | 100*100*6 |
Mile thép hình chữ nhật ống | mm | 105*95*6 |
Thanh thép tròn đặc nhẹ | mm | ￠65 |
Thanh thép vuông đặc nhẹ | mm | 55*55 |
Tối thiểu. bán kính uốn | mm | 50 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 550 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 500 |
Chiều cao đầu (tại tâm uốn) | mm | 720 |
Chiều cao tâm uốn (từ sàn) | mm | 1235 |
Tối đa. đoạn thanh bên trong bộ định vị POB | mm | 80 |
Hành trình kẹp có thể điều chỉnh | mm | 0-150 |
Hành trình điều chỉnh vai | mm | 500 |
Hành trình điều chỉnh rút trục gá | mm | 0-220 |
Tối đa. Góc uốn | ° | 190° |
Through Khoảng cách hiệu quả | mm | 4500 |
Tốc độ uốn (Tối đa) | °/giây | 15 |
Tối đa. tốc độ quay (trục Z) | °/giây | 120 |
Tối đa. cho ăntốc độ (trục X.) | mm/giây | 400 |
Góc uốn chính xác | ° | ±0,10 |
Góc quay Độ chính xác - trục Z | ° | ±0,10 |
Độ chính xác chuyển số - trục X | mm | ±0,10 |
Công suất động cơ servo quay | KW | 3 |
Cấp nguồn cho động cơ servo | KW | 3 |
Động cơ hệ thống Quyền lực | KW | 15 |
thủy lực Bơm Âm lượng | L | 41 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 6000*1800*1300 |
Trọng lượng máy | T | KHOẢNG 7,5 |
Tên | nhà sản xuất |
Động cơ thủy lực | Siemens(BEIDE) hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Thượng Hồng （Đã nhập） |
xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview（Đã nhập) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản（Nhập khẩu） |
Công tắc tơ | SCHNEIDER của Đức（Đã nhập) |
Thông số kỹ thuật chính
Tên | Đơn vị | tham số |
Ống tròn thép nhẹ | mm | ￠76*3 |
Tối thiểu. bán kính uốn | mm | 30 |
Tối đa. Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Phần nhô ra của đầu (ở tâm uốn) | mm | 600 |
Chiều cao đầu (tại tâm uốn) | mm | 580 |
Chiều cao tâm uốn (từ sàn) | mm | 1060 |
Tối đa. đoạn thanh bên trong bộ định vị POB | mm | 50 |
Hành trình kẹp có thể điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh vai | mm | 300 |
Hành trình điều chỉnh rút trục gá | mm | 0-136 |
Tối đa. Góc uốn | ° | 190° |
Thông qua khoảng cách hiệu quả | mm | 3800 |
Tốc độ uốn (Tối đa) | °/giây | 110 |
Tối đa. tốc độ quay (trục Z) | °/giây | 160 |
Tối đa. tốc độ cho ăn (trục X.) | mm/giây | 800 |
Góc uốn chính xác | ° | ±0,10 |
Góc quay Độ chính xác - trục Z | ° | ±0,10 |
Độ chính xác chuyển số - trục X | mm | ±0,10 |
Công suất động cơ servo uốn | KW | 7 |
Công suất động cơ servo quay | KW | 1 |
Cấp nguồn cho động cơ servo | KW | 3 |
Động cơ hệ thống Quyền lực | KW | 5.5 |
Bơm thủy lực Âm lượng | L | 19 |
Tối đa. Áp lực | Mpa | 16 |
L*W*H (Kích thước đóng gói) | mm | 5000*1200*1350 |
Trọng lượng máy | T | GIỚI THIỆU 3,8 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà sản xuất |
Động cơ thủy lực | Đức Siemens(Beide) hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản（Nhập khẩu） |
Ban đường dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Qifan Thượng Hải |
Ống dầu | Chiết Giang |
Màn hình cảm ứng | Đài Loan Weinview（Nhập khẩu) |
PLC | Mitsubishi Nhật Bản（Nhập khẩu） |
Động cơ servo | Mitsubishi Nhật Bản（Nhập khẩu） |
Bộ điều khiển góc | Nemiaon Nhật Bản (Nhập khẩu) |
Chuyển đổi nguồn | Đài Loan MINGWEI |
Công tắc tơ | Schneider |
Mẫu dụng cụ
