| Số: | |
|---|---|
GM-63CNC-2A-1S
GMACC
8462219000
Đặc tính máy
Bộ truyện đã được điều chỉnh đặc biệt theo yêu cầu chuyên nghiệp của thị trường thế giới. Tất cả các bộ phận, cấu trúc và ký tự đều tương tự như tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi và các bản vẽ kế hoạch về Điện, Điện tử, Thủy lực và cơ khí từ các công ty nổi tiếng giúp nâng cấp hệ thống máy móc để đạt hiệu suất chính xác và hấp dẫn.

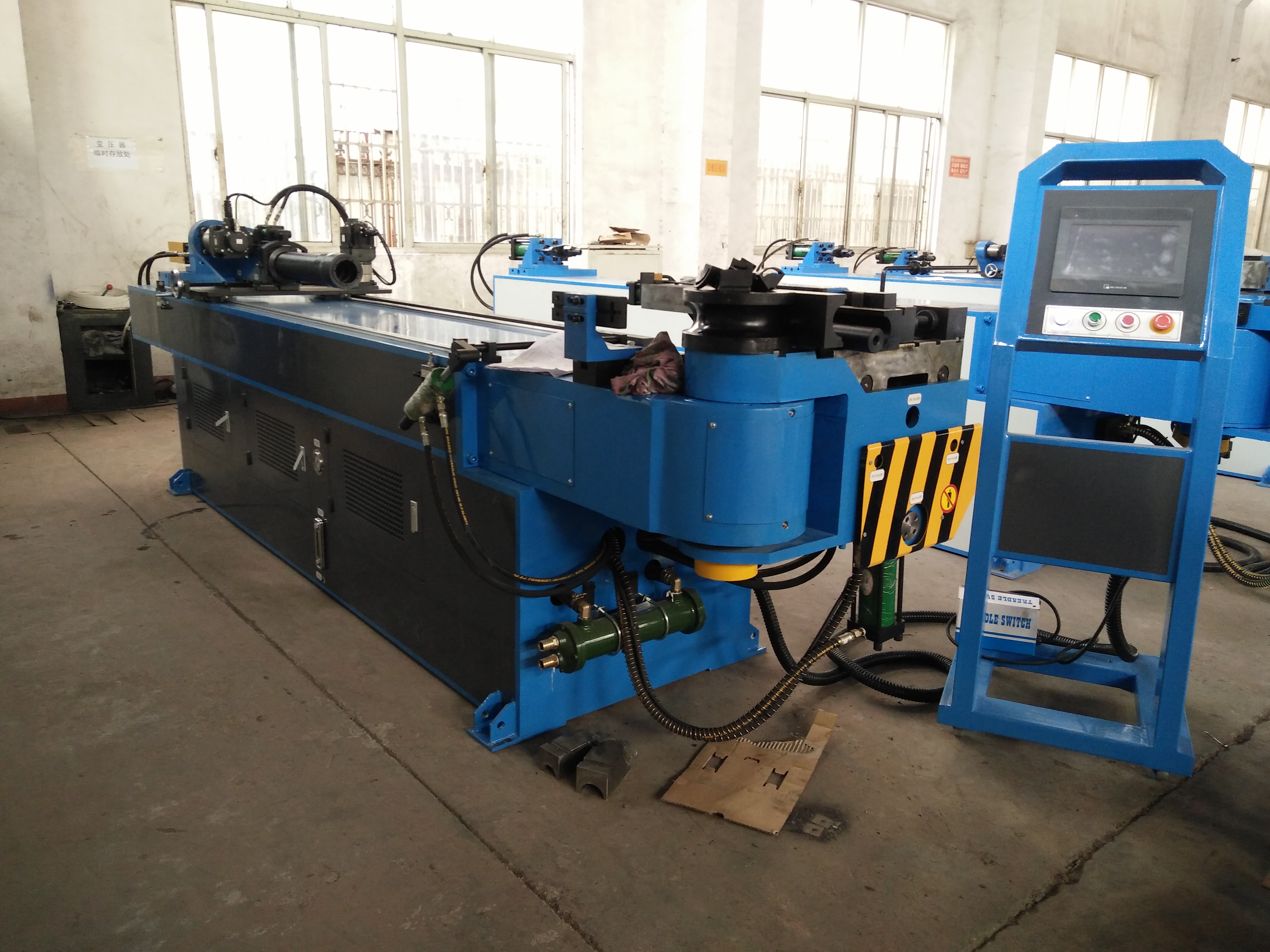

GM-SB-Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng máy này sử dụng bảng điều hành màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn cong nhanh chóng, máy CNC cũng với các chức năng nâng cao, chẳng hạn như các bộ phận uốn lò xo bù lại, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp tất cả làm cho máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 63 * 3 |
Thép không gỉ | mm | ￠ 63 * 2 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 63 * 5 |
Ống vuông thép nhẹ | mm | 50 * 50 * 2,5 |
Ống hình chữ nhật bằng thép nhẹ | mm | 50 * 45 * 2,5 |
Thanh thép tròn đặc nhẹ | mm | ￠ 25 |
Thanh thép hình vuông nhẹ | mm | 20 * 20 |
Tối thiểu. bán kính uốn cong | mm | 25 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 300 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 30 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ dịch chuyển (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1 |
Cung cấp năng lượng động cơ Servo | KW | 1 |
Động cơ hệ thốngQuyền lực | KW | 5.5 |
Thủy lựcMáy bơm Âm lượng | L | 19 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4500 * 1200 * 1350 |
Trọng lượng máy | T | VỀ 3.0 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens (Beide) / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản |
Ban đường dầu | Shanghong Đài Loan |
Hình trụ | Thượng HảiQifan |
Màn hình cảm ứng | Đài loanWeinview |
PLC | Mitsubishi Nhật Bản |
Bộ điều khiển góc | Nemicon Nhật Bản |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER của Đức |
Q: Còn bạn thì saodịch vụ?
A:Trước khi Bán hàng Serive:
1. Chúng tôi sẽ giúp khách hàng của chúng tôi xác nhận quyềnmáy mócmô hình theo thông tin đường ống được cung cấp.
2. Chào mừng bạn đến thăm nhà máy của chúng tôi để xem máy và xưởng của chúng tôi trước khi bạn đặt hàng.
B: Dịch vụ sau bán hàng:
1. Chúng tôi cung cấp sách hướng dẫn sử dụng, cài đặt máy chi tiết, video vận hànhđếngiúp bạn một cách chính xác vận hành máy. nếu bạn cần của chúng tôi kỹ sư cho đi đến nhà máy của bạn để lắp đặt máy, vé máy bay, thực phẩm, khách sạn, vận chuyển địa phươngdở bên bạn
tài khoản.
2. Nếu có bất kỳ vấn đề nào trên máy, kỹ sư của chúng tôi sẽ giải quyết cho bạn thông qua máy tính trước tiên, hầu hết các vấn đề có thể được giải quyết bằng cách thay đổi các bộ phận, nếu không thể, kỹ sư của chúng tôi có thể đến nhà máy của bạn để giải quyết cho bạn, chúng tôi có các kỹ sư giàu kinh nghiệmđặc biệtcho thị trường nước ngoài.
Đối với các bộ phận cơ khí do chính chúng tôi sản xuất, chúng tôi có rất nhiều trong kho, nếu bạn cần, chúng tôi có thể gửi cho bạn bằng đường chuyển phát nhanh ngay lập tức.
Đối với các bộ phận điện tử, chúng tôi đều sử dụng thương hiệu nổi tiếng, bạn có thể mua dễ dàng bên mình.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 63 * 3 |
Thép không gỉ | mm | ￠ 63 * 2 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 63 * 5 |
Ống vuông thép nhẹ | mm | 50 * 50 * 2,5 |
Ống hình chữ nhật bằng thép nhẹ | mm | 50 * 45 * 2,5 |
Thanh thép tròn đặc nhẹ | mm | ￠ 25 |
Thanh thép hình vuông nhẹ | mm | 20 * 20 |
Tối thiểu. bán kính uốn cong | mm | 25 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 300 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 30 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ dịch chuyển (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1 |
Cung cấp năng lượng động cơ Servo | KW | 1 |
Hệ thống động cơ điện | KW | 5.5 |
Khối lượng bơm thủy lực | L | 19 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4500 * 1200 * 1350 |
Trọng lượng máy | T | VỀ 3.0 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens (Beide) / Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản |
Ban đường dầu | Shanghong Đài Loan |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan |
PLC | Mitsubishi Nhật Bản |
Bộ điều khiển góc | Nemicon Nhật Bản |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER của Đức |
Uốn mẫu
Dụng cụ mẫu
