| Số: | |
|---|---|
GM-129CNC-2A-1S
GMACC
8462219000
Đặc tính máy
Chúng tôi là liên doanh Trung-Ý, được thành lập hơn 20 năm, chúng tôi kinh doanh cả trong nước và nước ngoài, chúng tôi có đại lý ở nhiều nước, chẳng hạn như Mexico, Ba Lan, Việt Nam, v.v.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠129*10 |
Thép không gỉ | mm | ￠129*6 |
Ống tròn ủ hợp kim nhẹ | mm | ￠129*14 |
Ống vuông thép nhẹ | mm | 100 *100 *6 |
Dặm thép ống hình chữ nhật | mm | 105 * 95 * 6 |
Thanh thép tròn đặc nhẹ | mm | ￠65 |
Thanh thép hình vuông nhẹ | mm | 55*55 |
Tối thiểu. bán kính uốn cong | mm | 50 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 550 |
Đầu nhô ra (trên tâm uốn) | mm | 500 |
Chiều cao đầu (trên tâm uốn) | mm | 720 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1235 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 80 |
Kẹp hành trình điều chỉnh | mm | 0-150 |
Hành trình điều chỉnh kích thước | mm | 500 |
Hành trình điều chỉnh trục thu hồi | mm | 0-220 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4500 |
Tốc độ uốn (Tối đa) | ° / giây | 15 |
Tối đa tốc độ quay (trục Z) | ° / giây | 120 |
Tối đacho ăntốc độ ing (trục X.) | mm / giây | 400 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 3 |
Cung cấp năng lượng động cơ Servo | KW | 3 |
Động cơ hệ thốngQuyền lực | KW | 15 |
Thủy lựcMáy bơm Âm lượng | L | 41 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 6000 * 1800 * 1300 |
Trọng lượng máy | T | KHOẢNG 7,5 |
Tên | nhà chế tạo |
Động cơ thủy lực | Siemens （BEIDE） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng HảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Động cơ servo quay / cấp liệu | Mitsubishi Nhật Bản （Nhập khẩu） |
Công tắc tơ | SCHNEIDER của Đức（Đã nhập khẩu) |
Q: Còn bạn thì saodịch vụ?
A:Trước khi Bán hàng Serive:

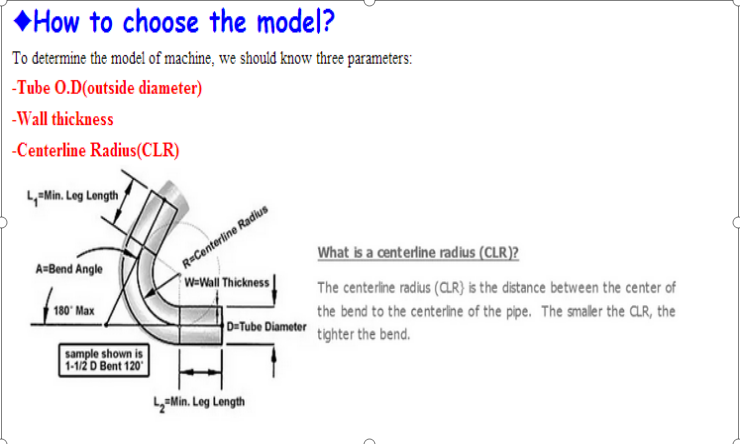

1. Chúng tôi sẽ giúp khách hàng của chúng tôi xác nhận quyềnmáy mócmô hình theo thông tin đường ống được cung cấp.
2. Chào mừng bạn đến thăm nhà máy của chúng tôi để xem máy và xưởng của chúng tôi trước khi bạn đặt hàng.
B: Dịch vụ sau bán hàng:
1. Chúng tôi cung cấp sách hướng dẫn sử dụng, cài đặt máy chi tiết, video vận hànhđếngiúp bạn một cách chính xác vận hành máy. nếu bạn cần của chúng tôi kỹ sư cho đi đến nhà máy của bạn để lắp đặt máy, vé máy bay, thực phẩm, khách sạn, vận chuyển địa phươngdở bên bạn
tài khoản.
2. Nếu có bất kỳ vấn đề nào trên máy, kỹ sư của chúng tôi sẽ giải quyết cho bạn thông qua máy tính trước tiên, hầu hết các vấn đề có thể được giải quyết bằng cách thay đổi các bộ phận, nếu không thể, kỹ sư của chúng tôi có thể đến nhà máy của bạn để giải quyết cho bạn, chúng tôi có các kỹ sư giàu kinh nghiệmđặc biệtcho thị trường nước ngoài.
Đối với các bộ phận cơ khí do chính chúng tôi sản xuất, chúng tôi có rất nhiều trong kho, nếu bạn cần, chúng tôi có thể gửi cho bạn bằng đường chuyển phát nhanh ngay lập tức.
Đối với các bộ phận điện tử, chúng tôi đều sử dụng thương hiệu nổi tiếng, bạn có thể mua dễ dàng bên mình.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 76 * 3 |
Tối thiểu. bán kính uốn cong | mm | 30 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 3800 |
Tốc độ uốn (Tối đa) | ° / giây | 110 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ cho ăn (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo uốn | KW | 7 |
Công suất động cơ Servo quay | KW | 1 |
Cung cấp năng lượng động cơ Servo | KW | 3 |
Hệ thống động cơ điện | KW | 5.5 |
Khối lượng bơm thủy lực | L | 19 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 5000 * 1200 * 1350 |
Trọng lượng máy | T | KHOẢNG 3.8 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Ống dầu | Chiết giang |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | MINGWEI Đài Loan |
Công tắc tơ | Schneider |
Dụng cụ mẫu
