Mô tả sản phẩm
| Tên Đơn | vị | GM-SB-76CNC |
|---|---|---|
| Tối đa. Khả năng uốn | mm | 76*4 |
| Vùng bán kính uốn | mm | 30–350 |
| Vùng góc uốn | ° | 0–190 |
| Tối đa. Thông qua khoảng cách hiệu quả | mm | 2500 |
| Uốn chính xác | ° | ± 0,10 |
| Tốc độ uốn | °/giây | 30 |
| Cho ăn chính xác | mm | ± 0,10 |
| Tốc độ cho ăn | mm/giây | 800 |
| Xoay ống chính xác | ° | ± 0,10 |
| Tốc độ ống quay | °/giây | 160 |
| Công suất động cơ của hệ thống bơm dầu | KW | 7.5 |
| Tối đa. Áp lực | Kgh/cm2 | 16 |
| Chiều dài/Chiều rộng/Chiều cao chung | mm | 5000/1200/1350 |
| Trọng lượng chung | T | 3.5 |

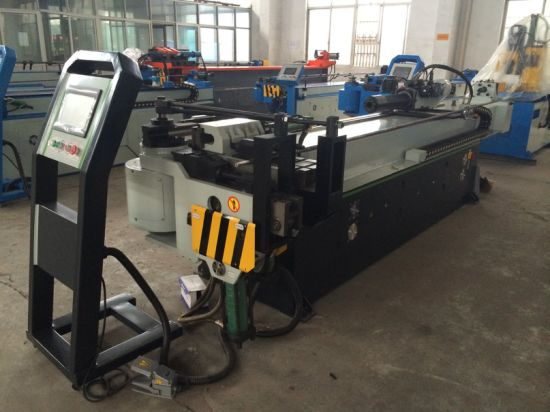

GM-SB-76CNC cung cấp độ chính xác góc uốn được chỉ định là ±0,10°. Hệ thống điều khiển PLC của nó điều phối chuyển động của máy, giúp nhà sản xuất duy trì góc uốn ổn định trong các hoạt động sản xuất lặp đi lặp lại.
Máy tự động uốn ống theo các góc và hướng khác nhau. Nó hỗ trợ sản xuất các bộ phận ống ba chiều đồng thời giảm nhu cầu định vị thủ công giữa các hoạt động uốn.
GM-SB-76CNC sử dụng màn hình cảm ứng công nghiệp với giao diện tiếng Anh. Hệ thống điều khiển PLC của nó quản lý chuyển động của máy, cho phép người vận hành kiểm soát các hoạt động chấn thông qua giao diện máy.
Máy cung cấp tốc độ nạp tối đa 800 mm/s và tốc độ quay ống tối đa 160°/s. Những chuyển động này hỗ trợ việc định vị ống giữa các điểm uốn và giúp giảm thời gian xử lý trong quá trình sản xuất.
Máy có thân máy hàn, các bộ phận cơ khí được lắp ráp và hệ thống thủy lực. Các bộ phận này phối hợp với nhau để hỗ trợ hoạt động uốn ống và duy trì cấu trúc máy trong quá trình gia công.
GM-SB-76CNC phù hợp để gia công đồng, nhôm, thép cacbon, thép không gỉ và các hợp kim tương thích. Khả năng uốn thực tế phụ thuộc vào đặc tính vật liệu, kích thước ống và yêu cầu về dụng cụ.
Thân máy hàn: Cung cấp hỗ trợ cấu trúc cho các bộ phận cơ khí, thủy lực và điều khiển.
Hệ thống điều khiển PLC: Điều phối các chuyển động của máy được lập trình trong quá trình vận hành chấn tự động.
Màn hình cảm ứng công nghiệp: Cung cấp giao diện tiếng Anh để vận hành và điều khiển máy.
Hệ thống thủy lực: Cung cấp năng lượng thủy lực cho hoạt động chấn của máy.
Lắp ráp uốn cơ học: Thực hiện uốn ống theo các góc và cấu hình uốn được yêu cầu.
Hệ thống cấp liệu bằng ống: Định vị các ống để uốn, với độ chính xác cấp liệu được chỉ định là ±0,10 mm.
Hệ thống xoay ống: Xoay ống giữa các lần uốn, hỗ trợ các hướng uốn khác nhau.
Dụng cụ uốn: Hỗ trợ tạo hình ống theo đường kính và bán kính uốn yêu cầu. Thông số kỹ thuật dụng cụ yêu cầu xác nhận.
GM-SB-76CNC có thể được sử dụng để uốn ống đồng cho các thiết bị HVAC và điện lạnh.
Các ứng dụng tiềm năng bao gồm ống nối đồng và các đoạn ống định hình. Sự phù hợp của máy phụ thuộc vào kích thước ống và yêu cầu uốn.
Máy hỗ trợ uốn các ống kim loại tương thích dùng trong sản xuất linh kiện ô tô.
Hệ thống điều khiển tự động của nó cho phép uốn ở các góc và hướng khác nhau để tạo ra các bộ phận dạng ống phù hợp.
GM-SB-76CNC có thể gia công ống kim loại cho các ứng dụng máy móc và thiết bị công nghiệp.
Khả năng uốn đa góc của nó hỗ trợ sản xuất các bộ phận ống ba chiều.
Máy phù hợp để gia công đồng, nhôm, thép cacbon, thép không gỉ và các hợp kim tương thích.
Xưởng chế tạo kim loại có thể sử dụng chức năng uốn tự động của nó cho các hoạt động tạo hình ống lặp đi lặp lại.
GM-SB-76CNC có khả năng uốn tối đa được chỉ định là 76 × 4 mm. Khả năng uốn thực tế phụ thuộc vào vật liệu ống, đường kính ngoài, độ dày thành ống và cấu hình dụng cụ.
Máy phù hợp với đồng, nhôm, thép cacbon, thép không gỉ và các hợp kim tương thích. Các vật liệu khác nhau có thể yêu cầu các công cụ uốn và cài đặt vận hành cụ thể.
Phạm vi bán kính uốn được chỉ định là 30–350 mm. Bán kính uốn có thể đạt được phụ thuộc vào kích thước ống, tính chất vật liệu và dụng cụ.
Để lựa chọn máy chính xác, người mua nên cung cấp thông số kỹ thuật của ống và bản vẽ uốn. GMACC có thể xem xét các yêu cầu này để xác nhận khả năng tương thích của máy và các tùy chọn dụng cụ phù hợp.
Đúng. GM-SB-76CNC được bán trên thị trường cho các ứng dụng uốn ống đồng. Người mua nên xác nhận kích thước ống, tình trạng vật liệu và bán kính yêu cầu trước khi đặt hàng.
Khả năng uốn tối đa được công bố là 76 × 4 mm. Công suất thực tế phụ thuộc vào vật liệu ống, độ dày thành ống và cấu hình uốn.
Độ chính xác góc uốn được công bố là ± 0,10°. Độ chính xác cấp liệu là ±0,10 mm và độ chính xác xoay ống là ±0,10°.
Đúng. GM-SB-76CNC hỗ trợ uốn đa góc theo các hướng khác nhau. Điều này làm cho nó phù hợp để sản xuất các thành phần ống ba chiều.
Người mua nên cung cấp vật liệu ống, đường kính ngoài, độ dày thành ống, bán kính uốn cần thiết, góc uốn và bản vẽ phôi. Những chi tiết này giúp xác định khả năng tương thích của máy và dụng cụ.
