| Số: | |
|---|---|
Đặc điểm máy
Tên | Đơn vị | Tham số |
Tối đa. Khả năng uốn | mm | ￠18*2 |
Phạm vi bán kính uốn | mm | 20-150 |
Tối đa. Góc uốn | ° | 190 |
Tốc độ uốn | °/giây | 240 |
Tốc độ quay | °/giây | 300 |
Tốc độ cho ăn | mm/giây | 1000 |
Uốn chính xác | ° | ± 0,10 |
tiện chính xác | ° | ± 0,10 |
Cho ăn chính xác | mm | ± 0,10 |
Biến động cơ servo | kW | 0.4 |
Cung cấp năng lượng động cơ servo | kW | 0.4 |
Mặc dù khoảng cách hiệu quả | mm | 1500 |
Hệ thống động cơ | kW | 2.2 |
Tối đa. Áp lực | MPA | 16 |
Khối lượng phân phối bơm dầu | L | 25 |
L*W*H (Kích thước Bao bì) | mm | 3000*750*1300 |
Cân nặng | T | Về 1.3 |
Điều khiển servo ba trục CNC
Các trục Y, B và C sử dụng điều khiển động cơ servo vòng kín để cấp ống, quay và uốn. Chuyển động phối hợp này hỗ trợ các hoạt động uốn lặp lại và giúp duy trì tính nhất quán giữa các lô sản xuất.
Độ chính xác uốn và bù lò xo
Máy cung cấp độ chính xác uốn được chỉ định là ± 0,10°. Chức năng bù lò xo của nó cho phép người vận hành điều chỉnh chương trình chấn theo đặc tính của vật liệu, giúp cải thiện tính nhất quán của góc uốn.
Lập trình màn hình cảm ứng và lưu trữ dữ liệu
Màn hình cảm ứng VDU cho phép người vận hành nhập, lưu trữ và hiển thị dữ liệu chấn cũng như trình tự vận hành. Các chương trình đã lưu giúp đơn giản hóa các công việc lặp đi lặp lại và giảm nhu cầu nhập lại các cài đặt tương tự.
Hệ thống bôi trơn tự động
Máy bao gồm chức năng bôi trơn tự động cho các bộ phận chuyển động được chỉ định. Điều này hỗ trợ hoạt động thường xuyên và giảm công việc bôi trơn thủ công, trong khi vẫn cần phải bảo trì thường xuyên.
Chẩn đoán lỗi và bảo vệ an toàn
Hệ thống điều khiển CNC bao gồm các cảnh báo tự chẩn đoán lỗi và chức năng bảo vệ an toàn. Những tính năng này giúp người vận hành xác định các điều kiện bất thường và hỗ trợ vận hành máy an toàn hơn.
Bộ nhớ lưu trữ khi mất điện
Máy hỗ trợ lưu trữ dữ liệu chấn sau khi mất điện. Điều này giúp duy trì các cài đặt đã được lập trình và giảm nhu cầu nhập lại dữ liệu chấn khi hoạt động trở lại.
Hệ thống điều khiển CNC: Tọa độ các trục Y, B và C cho các hoạt động uốn ống được lập trình.
Bảng điều khiển màn hình cảm ứng: Cho phép người vận hành nhập, hiển thị và lưu trữ các chương trình uốn và dữ liệu trình tự.
Hệ thống động cơ servo: Điều khiển cấp liệu, quay và uốn ống thông qua chuyển động servo vòng kín.
Động cơ và bơm thủy lực: Cung cấp năng lượng thủy lực cho hoạt động của máy được chỉ định.
Van và xi lanh thủy lực: Điều khiển chuyển động thủy lực trong quá trình vận hành máy.
Dụng cụ uốn: Tạo hình các ống theo bán kính uốn cong và hình dạng phôi cần thiết.
Cơ chế trục gá: Hỗ trợ chuyển động trục gá tự động trong trình tự uốn được lập trình.
Hệ thống bôi trơn tự động: Cung cấp chức năng bôi trơn tự động được mô tả trong thông số kỹ thuật của máy.

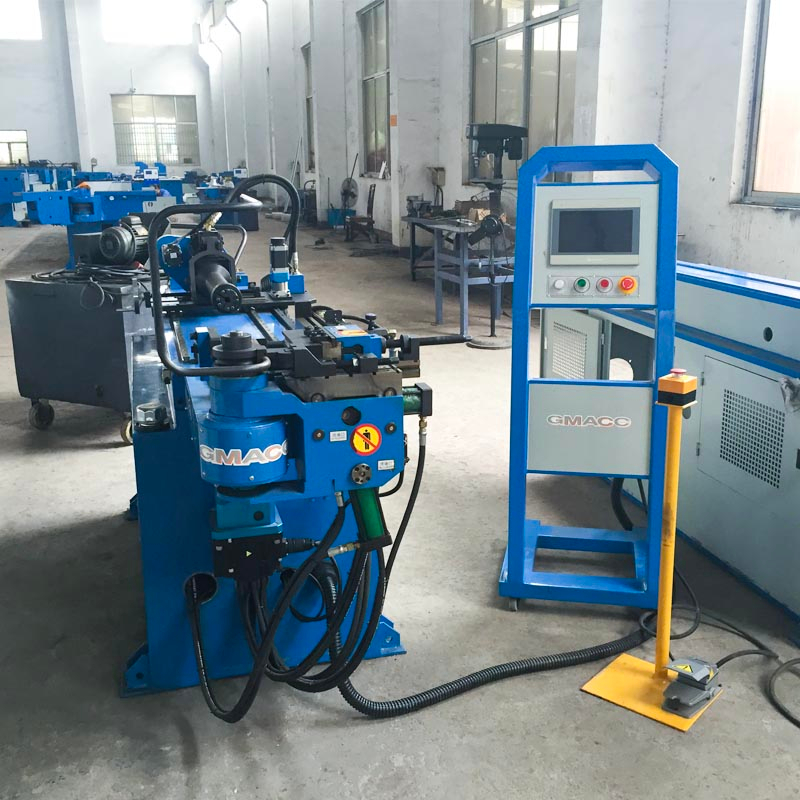

GM-SB-18CNC có thể hỗ trợ các ứng dụng uốn ống có đường kính nhỏ được lựa chọn trong sản xuất linh kiện ô tô. Hệ thống điều khiển CNC của nó quản lý việc nạp, xoay và uốn cho các hình dạng bộ phận có thể lặp lại.
Máy có thể được xem xét để sản xuất các bộ phận ống uốn cong dùng trong đồ nội thất bằng kim loại và khung đỡ. Sự phù hợp cuối cùng phụ thuộc vào kích thước ống, tính chất vật liệu và yêu cầu về dụng cụ.
Máy được thiết kế cho các ứng dụng uốn ống trong phạm vi công suất quy định. Lập trình CNC hỗ trợ các bộ phận yêu cầu kiểm soát góc uốn và nhiều vị trí uốn.
Xưởng chế tạo kim loại có thể sử dụng GM-SB-18CNC cho các công việc uốn ống lặp đi lặp lại. Các chương trình được lưu trữ cho phép người vận hành quay lại cấu hình chấn trước đó khi yêu cầu sản xuất thay đổi.
Nhà sản xuất liệt kê khả năng uốn tối đa là Φ18 × 2 mm. Sự phù hợp thực tế phụ thuộc vào vật liệu ống, độ dày thành ống và yêu cầu uốn.
Độ chính xác uốn được liệt kê là ± 0,10°. Máy còn hỗ trợ bù lò xo khi điều chỉnh chương trình chấn.
Khả năng tương thích vật liệu phụ thuộc vào kích thước ống, dụng cụ và bán kính uốn. Liên hệ với GMACC về chi tiết vật liệu trước khi chọn máy.
Đúng. Hệ thống điều khiển màn hình cảm ứng hỗ trợ nhập, lưu trữ và hiển thị dữ liệu chấn. Điều này giúp người vận hành sử dụng lại các cài đặt để sản xuất lặp lại.
Cung cấp vật liệu ống, đường kính ngoài, độ dày thành, bán kính uốn và bản vẽ phôi. GMACC có thể xem xét ứng dụng và thảo luận về cấu hình phù hợp.
Cấu hình của hệ thống điều khiển thủy lực và điện tử
Tên | Nhà sản xuất |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | WUXI Tuoli |
Van thủy lực | Nhật Bản Yuken （nhập khẩu） |
Bảng dầu | Đài Loan Shanghong （Nhập khẩu） |
Xi lanh | Thượng Hải Qifan |
Màn hình cảm ứng | Đài Loan Weinview （nhập khẩu) |
Plc | Nhật Bản Mitsubishi （nhập khẩu） |
Động cơ servo | Nhật Bản Mitsubishi （nhập khẩu） |
Bộ điều khiển góc | Nhật Bản NEMICON （nhập khẩu） |
Chuyển đổi nguồn | Đài Loan Mingwei |
Người tiếp xúc | SCHNEIDER |
Máy biến áp | Xinyu Vô Tích |
Mẫu dụng cụ
