Đặc tính máy

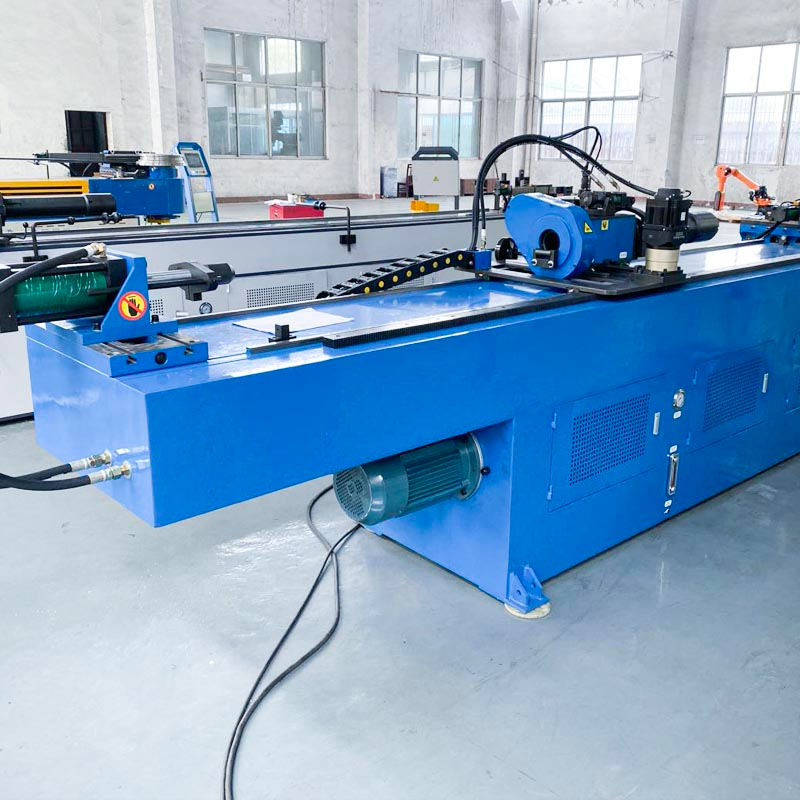

Máy uốn ống một đầu điều khiển số GM-SB-76CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu và thứ tự uốn khác nhau, ba tọa độ Y, B, C của chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn nhanh chóng , Máy CNC cũng có các chức năng tiên tiến, chẳng hạn như linh kiện uốn lò xo bù lại, cảnh báo tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn.
Thông số kỹ thuật chính
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 76 * 4 |
Thép không gỉ | mm | ￠ 76 * 3 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 76 * 6 |
Ống vuông thép nhẹ | mm | 60 * 60 * 3 |
Ống hình chữ nhật bằng thép nhẹ | mm | 65 * 55 * 3 |
Thanh thép tròn đặc nhẹ | mm | ￠ 35 |
Thanh thép hình vuông nhẹ | mm | 30 * 30 |
Tối thiểu. bán kính uốn cong | mm | 30 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 30 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đa tốc độ cho ăn (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Hệ thống động cơ điện | KW | 7.5 |
Khối lượng bơm thủy lực | L | 23 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4800 * 1200 * 1350 |
Trọng lượng máy | T | KHOẢNG 3.5 |
Cấu hình hệ thống điều khiển thủy lực và điện tử
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Công tắc tơ | SCHNEIDER của Đức |
Máy biến áp | Wuxi Xinyu |
Dụng cụ mẫu
