Bạn đã bao giờ tự hỏi làm thế nào các ống kim loại có thể uốn cong hoàn hảo mà không bị hư hại chưa? Máy uốn ống có thể thực hiện được điều này. Chúng rất quan trọng trong nhiều ngành công nghiệp để định hình đường ống một cách chính xác và hiệu quả. Trong bài đăng này, bạn sẽ tìm hiểu máy uốn ống là gì, nó hoạt động như thế nào và tại sao nó lại cần thiết trong sản xuất hiện đại.

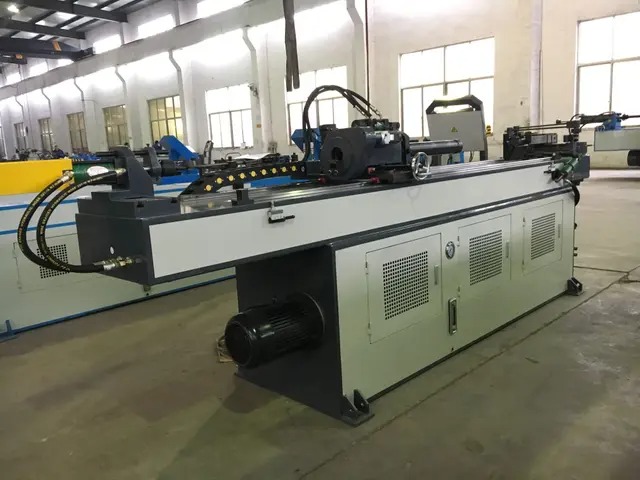

Máy uốn ống được thiết kế để định hình các ống hoặc ống kim loại thành các góc hoặc đường cong cụ thể mà không làm hỏng vật liệu. Chúng hoạt động bằng cách tác dụng lực có kiểm soát để uốn ống xung quanh một dụng cụ có hình dạng gọi là khuôn, đảm bảo đường ống duy trì được độ bền và hình dạng.
Về cốt lõi, máy uốn ống uốn ống bằng cách kẹp chặt ống và sau đó buộc ống đi theo đường viền của khuôn uốn. Khi đường ống uốn cong, bức tường bên ngoài sẽ giãn ra trong khi bức tường bên trong bị nén lại. Nếu không có sự hỗ trợ thích hợp, điều này có thể gây ra hiện tượng xoắn, nhăn hoặc sụp đổ.
Máy hỗ trợ đường ống trong suốt quá trình để ngăn ngừa các sự cố này. Nó giữ ống đúng vị trí và tác dụng lực một cách trơn tru để đạt được bán kính và góc uốn mong muốn.
Một số bộ phận phối hợp với nhau để đảm bảo uốn cong trơn tru, chính xác:
Bend Die: Thành phần cốt lõi thiết lập bán kính uốn cong. Ống quấn quanh khuôn này trong quá trình uốn.
Kẹp khuôn: Giữ chặt ống vào khuôn uốn cong để chống trượt.
Khuôn áp lực: Hỗ trợ bề mặt bên ngoài của ống khi nó di chuyển qua chỗ uốn, giữ cho nó thẳng trước và sau khi uốn.
Khuôn gạt nước: Được đặt ở bán kính bên trong của chỗ uốn cong, nó ngăn ngừa nếp nhăn bằng cách hỗ trợ thành nén bên trong.
Trục gá: Một dụng cụ được lắp vào bên trong ống trong quá trình uốn. Nó cung cấp sự hỗ trợ bên trong, đặc biệt đối với các ống có thành mỏng hoặc các đoạn uốn cong chặt, ngăn ngừa sự sụp đổ hoặc biến dạng.
Máy uốn ống thủ công: Máy uốn ống này phụ thuộc vào nỗ lực thể chất của người vận hành, sử dụng đòn bẩy và khuôn dập đơn giản. Chúng thích hợp cho các đường ống có đường kính nhỏ và khối lượng công việc thấp nhưng thiếu độ chính xác và độ lặp lại.
Máy uốn ống công nghiệp: Được trang bị động cơ thủy lực hoặc động cơ điện, những máy này mang lại lực, khả năng kiểm soát và độ chính xác cao hơn. Chúng có thể xử lý các đường ống lớn hơn và các khúc cua phức tạp, thường được trang bị bộ điều khiển CNC để tự động hóa và nhất quán.
Trong quá trình uốn, thành ngoài của ống bị kéo căng và thành trong bị nén. Nếu không có sự hỗ trợ, điều này gây ra:
Kinking: Các nếp gấp hoặc khúc cua sắc nét làm suy yếu đường ống.
Nhăn: Bề mặt bên trong bị nhăn do bị nén.
Sụp đổ: Làm phẳng hoặc biến dạng mặt cắt ngang của đường ống.
Máy uốn ống sử dụng sự kết hợp của kẹp, khuôn ép và khuôn gạt nước cùng với trục gá để duy trì hình dạng của ống. Khuôn kẹp ngăn ngừa trượt, khuôn áp lực đỡ thành ngoài và khuôn gạt nước làm phẳng thành trong. Các trục gá cung cấp sự hỗ trợ bên trong để giữ cho ống tròn, đặc biệt ở những chỗ uốn cong chặt hoặc vật liệu mỏng.
Lưu ý: Việc chọn sự kết hợp phù hợp giữa khuôn và trục gá là rất quan trọng để tránh các khuyết tật và đảm bảo uốn cong chất lượng cao ở các vật liệu và độ dày ống khác nhau.
Máy uốn ống khác nhau về công suất, khả năng tự động hóa, độ chính xác và năng lực sản xuất. Sự lựa chọn đúng đắn phụ thuộc vào kích thước ống, độ phức tạp uốn cong, khối lượng đầu ra và yêu cầu dung sai.
Loại máy | Hoạt động | Ưu điểm chính | Hạn chế | Ứng dụng điển hình |
|---|---|---|---|---|
Máy uốn ống bằng tay | Sử dụng lực tay và đòn bẩy cơ học | Di động, đơn giản và giá cả phải chăng | Sức mạnh, độ chính xác và độ lặp lại bị hạn chế | Hệ thống nước, ống dẫn điện và sửa chữa thường xuyên |
Máy uốn ống thủy lực | Sử dụng áp suất thủy lực để tác dụng lực uốn | Xử lý các bức tường dày hơn và đường ống lớn hơn với lực ổn định | Chu kỳ chậm hơn và bảo trì thủy lực thường xuyên | Gia công kết cấu và sản xuất nhà xưởng tổng hợp |
Máy uốn ống NC | Tự động kiểm soát các góc uốn, trong khi nạp và xoay vẫn thủ công | Khả năng lặp lại tốt hơn với mức đầu tư vừa phải | Khả năng tự động hóa và uốn cong phức tạp bị hạn chế | Hoạt động sản xuất vừa và nhỏ |
Máy uốn ống CNC | Tự động điều khiển uốn, cấp liệu và xoay | Độ chính xác cao, đầu ra nhanh và các đường cong phức tạp nhất quán | Chi phí mua hàng và yêu cầu lập trình cao hơn | Ô tô, hàng không vũ trụ, đồ nội thất và sản xuất số lượng lớn |
Máy uốn cuộn | Sử dụng con lăn để tạo thành các đường cong dần dần | Tạo ra các đường cong có bán kính lớn với khả năng biến dạng hạn chế | Không thích hợp cho những khúc cua chặt hoặc sắc nét | Tay vịn, vòm, khung, cuộn dây và các phần kết cấu |
Máy thủ công và thủy lực phù hợp với công việc đơn giản hơn hoặc khối lượng thấp hơn. Máy NC cung cấp khả năng tự động hóa một phần, trong khi hệ thống CNC hỗ trợ sản xuất phức tạp, khối lượng lớn. Máy uốn cuộn là sự lựa chọn tốt nhất cho những đường cong có bán kính lớn, mịn.
Máy uốn ống đóng một vai trò quan trọng trong nhiều ngành công nghiệp. Chúng cho phép các nhà sản xuất tạo ra các ống và ống cong chính xác, bền và hữu dụng, là những thành phần thiết yếu trong nhiều sản phẩm và hệ thống. Dưới đây là cái nhìn sâu hơn về các ngành công nghiệp chính phụ thuộc vào máy uốn ống và cách chúng sử dụng chúng.
Trong sản xuất ô tô, máy uốn ống định hình hệ thống ống xả, đường dẫn nhiên liệu và các bộ phận kết cấu như lồng cuộn và các bộ phận khung gầm. Ở đây độ chính xác rất quan trọng vì các ống uốn cong phải vừa khít với các cụm lắp ráp phức tạp mà không bị rò rỉ hoặc có điểm yếu về cấu trúc. Máy uốn ống CNC thường sản xuất các bộ phận này để đảm bảo độ chính xác và độ lặp lại, nâng cao hiệu suất và độ an toàn của xe.
Kỹ sư cơ khí sử dụng máy uốn ống để chế tạo linh kiện cho máy móc công nghiệp và hệ thống thủy lực. Ống uốn cong đóng vai trò là ống dẫn chất lỏng và khí hoặc là bộ phận cấu trúc trong máy móc. Khả năng tạo ra những khúc cua phức tạp mà không làm suy yếu đường ống cho phép thiết kế máy nhỏ gọn và hiệu quả hơn. Hệ thống thủy lực đặc biệt được hưởng lợi từ những khúc cua trơn tru giúp giảm tổn thất áp suất và ngăn ngừa rò rỉ.
Trong sản xuất đồ nội thất, các ống kim loại uốn cong tạo thành khung cho ghế, bàn và các vật dụng trang trí. Sự hấp dẫn về mặt thẩm mỹ và tính toàn vẹn về cấu trúc đều quan trọng. Máy uốn ống giúp nhà sản xuất tạo ra những đường cong mượt mà, nhất quán giúp nâng cao thiết kế và độ bền của đồ nội thất bằng kim loại. Máy CNC cho phép sản xuất các bộ phận phức tạp, có nhiều đường cong, đáp ứng cả yêu cầu về chức năng và nghệ thuật.
Thiết bị nông nghiệp thường kết hợp các ống uốn cong để hỗ trợ kết cấu, khung và đường thủy lực. Những bộ phận này phải chịu được môi trường khắc nghiệt và sử dụng nhiều. Máy uốn ống cho phép các nhà sản xuất sản xuất các bộ phận bền bỉ phù hợp với thông số kỹ thuật chính xác, cải thiện độ tin cậy của thiết bị và dễ lắp ráp.
Trong xây dựng bằng kim loại, các ống uốn cong tạo thành các cấu trúc hình ống như lan can, tay vịn và các đặc điểm kiến trúc. Khả năng tạo các đường cong có bán kính lớn hoặc các hình dạng phức tạp giúp tăng cường cả sự an toàn và sự hấp dẫn về mặt thị giác. Máy uốn cuộn thường được sử dụng ở đây để tạo ra những đường cong mịn, quét cho các ứng dụng kiến trúc. Tính nhất quán và chất lượng là điều cần thiết để đáp ứng các quy chuẩn xây dựng và tiêu chuẩn thiết kế.
Hệ thống sưởi, thông gió, điều hòa không khí (HVAC) và dẫn chất lỏng phụ thuộc rất nhiều vào các ống uốn cong cho hệ thống ống dẫn, mạng lưới đường ống và đầu nối. Những khúc cua mượt mà giúp duy trì luồng không khí hoặc dòng chất lỏng hiệu quả, giảm tổn thất năng lượng và tiếng ồn. Máy uốn ống sản xuất các bộ phận này một cách nhanh chóng và chính xác, hỗ trợ công việc lắp đặt và bảo trì quy mô lớn.
Mẹo: Khi chọn máy uốn ống cho ngành của bạn, hãy xem xét kích thước ống, vật liệu cụ thể và độ phức tạp uốn mà ứng dụng của bạn yêu cầu để đảm bảo hiệu suất tối ưu và tiết kiệm chi phí.
Máy uốn ống nâng cao chất lượng, tốc độ và hiệu quả sản xuất. Họ cũng giảm chất thải và chi phí sản xuất.
Lợi thế | Giải thích đơn giản |
|---|---|
Độ chính xác cao | Kiểm soát góc uốn và bán kính để có kết quả nhất quán |
Ít chất thải hơn | Giảm nếp nhăn, gấp khúc và uốn cong không chính xác |
Sản xuất nhanh hơn | Tạo ra các khúc cua lặp đi lặp lại một cách nhanh chóng với ít thao tác thủ công hơn |
Bộ phận mạnh hơn | Tạo các đường ống liên tục với ít mối nối và mối hàn hơn |
Chi phí thấp hơn | Giảm công việc cắt, hàn, lắp ráp và kiểm tra |
Ngoại hình đẹp hơn | Tạo đường cong mượt mà, rõ ràng |
Thiết kế linh hoạt | Tạo các hình dạng phức tạp cho các ứng dụng khác nhau |
Những ưu điểm này làm cho máy uốn ống trở nên hữu ích trong ô tô, hàng không vũ trụ, nội thất, xây dựng và sản xuất công nghiệp.
Uốn ống bao gồm một số phương pháp, mỗi phương pháp phù hợp với hình dạng, vật liệu và yêu cầu uốn ống khác nhau. Hiểu rõ các quy trình này giúp lựa chọn kỹ thuật phù hợp để đảm bảo chất lượng, hiệu quả và tiết kiệm chi phí.
Uốn kéo quay là một trong những phương pháp uốn chính xác nhất. Ống được kẹp vào một khuôn uốn cong, khuôn này sẽ quay để tạo thành chỗ uốn cong. Phương pháp này sử dụng một bộ khuôn bao gồm khuôn kẹp, khuôn áp lực và khuôn gạt nước để hỗ trợ đường ống và ngăn ngừa các khuyết tật như nếp nhăn hoặc gấp khúc.
Nó lý tưởng cho những khúc cua có bán kính hẹp và hình dạng phức tạp, thường được sử dụng trong hệ thống ống xả ô tô, đường thủy lực và khung đồ nội thất. Độ chính xác của uốn kéo quay đảm bảo các góc và bán kính nhất quán, khiến nó trở nên hoàn hảo cho các hoạt động sản xuất chất lượng cao.
Uốn báo chí liên quan đến việc đẩy ống vào khuôn định hình bằng máy ép thủy lực. Ống uốn cong để phù hợp với đường viền của khuôn. Quá trình này đơn giản hơn nhưng kém chính xác hơn so với uốn kéo quay.
Nó thường được sử dụng để uốn cong bán kính lớn hoặc khi biến dạng nhẹ có thể chấp nhận được. Các ứng dụng điển hình bao gồm các thành phần kết cấu thép hoặc ống có đường kính lớn, nơi mà độ hoàn thiện về mặt thẩm mỹ ít quan trọng hơn.
Uốn cuộn sử dụng ba con lăn để uốn cong dần ống. Ống đi qua các con lăn có thể điều chỉnh được để tạo áp lực, tạo ra những khúc cua mượt mà, có bán kính lớn.
Kỹ thuật này gây ra biến dạng mặt cắt ngang tối thiểu, bảo toàn tính toàn vẹn của đường ống. Nó được sử dụng rộng rãi trong các cấu trúc kiến trúc, tay vịn và khung hình ống, nơi cần có những đường cong nhẹ nhàng trên chiều dài dài.
Uốn cảm ứng làm nóng phần ống cục bộ bằng cách sử dụng cuộn dây cảm ứng. Vùng được làm nóng trở nên dẻo, cho phép uốn cong nó bằng lực có kiểm soát. Sau khi uốn, ống nguội đi, giữ nguyên hình dạng mới.
Quá trình này phù hợp với các ống có thành dày hoặc đường kính lớn, nơi uốn nguội có nguy cơ bị nứt hoặc biến dạng quá mức. Các ngành công nghiệp như hóa dầu và sản xuất điện sử dụng phương pháp uốn cảm ứng cho đường ống và các bộ phận kết cấu.
Trục gá là giá đỡ bên trong được lắp vào ống trong quá trình uốn. Chúng giúp duy trì hình dạng của đường ống bằng cách ngăn chặn tình trạng sập, nhăn hoặc mỏng quá mức, đặc biệt với những thành ống mỏng hoặc những khúc cua chật.
Các loại trục gá khác nhau bao gồm trục gá cắm, trục gá bi và trục gá tạo hình, mỗi loại đều phù hợp với độ phức tạp uốn cong cụ thể.
Lò xo uốn là công cụ linh hoạt được lắp vào bên trong đường ống trong quá trình uốn thủ công để đỡ các bức tường và tránh bị xẹp. Chúng phổ biến cho các ống đồng hoặc PVC có đường kính nhỏ trong hệ thống ống nước.
Các phương pháp đóng gói lấp đầy ống bên trong để hỗ trợ ống trong quá trình uốn:
Đóng băng: Ống chứa đầy dung dịch nước, đông lạnh, sau đó uốn cong lạnh. Lõi đông lạnh hỗ trợ thành ống, ngăn ngừa biến dạng. Được sử dụng để uốn cong tinh tế, giống như trong các nhạc cụ.
Đóng gói cao độ: Một phương pháp cũ hơn sử dụng cao độ để lấp đầy đường ống. Nó cung cấp sự hỗ trợ tốt nhưng khó làm sạch và hiện hầu như đã lỗi thời.
Đóng gói cát: Cát mịn lấp đầy đường ống, sau đó được nung nóng và uốn cong. Cát chống biến dạng bên trong, duy trì tính toàn vẹn của mặt cắt ngang. Được sử dụng cho các quá trình uốn nóng như tạo hình tấm nóng.
Mẹo: Chọn kỹ thuật uốn và giá đỡ bên trong dựa trên vật liệu ống, độ dày thành và bán kính uốn để giảm thiểu khuyết tật và đảm bảo uốn cong chất lượng cao.
Máy uốn ống rất cần thiết để tạo hình ống kim loại chính xác, hiệu quả trong sản xuất hiện đại. Họ giảm chất thải, cải thiện chất lượng và tăng tốc độ sản xuất. Đầu tư vào công nghệ phù hợp giúp tiết kiệm chi phí và độ bền của sản phẩm. Doanh nghiệp nên đánh giá kỹ nhu cầu của mình và tham khảo ý kiến của các chuyên gia để tìm ra giải pháp tối ưu. Zhangjiagang King Macc cung cấp máy uốn ống tiên tiến mang lại độ chính xác và độ tin cậy, giúp các công ty nâng cao năng suất và đáp ứng các tiêu chuẩn ngành. Hãy xem xét chuyên môn của họ để nâng cấp quy trình sản xuất của bạn một cách hiệu quả.
Trả lời: Máy uốn ống là thiết bị được thiết kế để định hình các ống hoặc ống kim loại thành các góc hoặc đường cong cụ thể mà không làm hỏng chúng bằng cách sử dụng khuôn và lực được kiểm soát.
Trả lời: Nó sử dụng khuôn kẹp, khuôn ép và khuôn gạt nước cùng với các trục gá để hỗ trợ đường ống bên trong và bên ngoài trong quá trình uốn, ngăn ngừa hiện tượng xoắn, nhăn và sập.
Trả lời: Máy CNC cung cấp độ chính xác, tự động hóa và độ lặp lại cao hơn, lý tưởng cho các công việc uốn cong phức tạp và sản xuất khối lượng lớn so với máy uốn ống thủ công.
Trả lời: Giá cả phụ thuộc vào loại máy (thủ công, thủy lực, CNC), công suất kích thước ống, mức độ tự động hóa và dụng cụ hoặc phụ kiện đi kèm.
Đáp: Kiểm tra xem thiết lập khuôn không đúng, dụng cụ bị mòn, sử dụng trục gá không đúng hoặc áp lực kẹp không đủ để tránh các khuyết tật như nếp nhăn hoặc gấp khúc.
