| Số: | |
|---|---|
GM-50CNC-2A-1S
GMACC
8462219000
Đặc tính máy

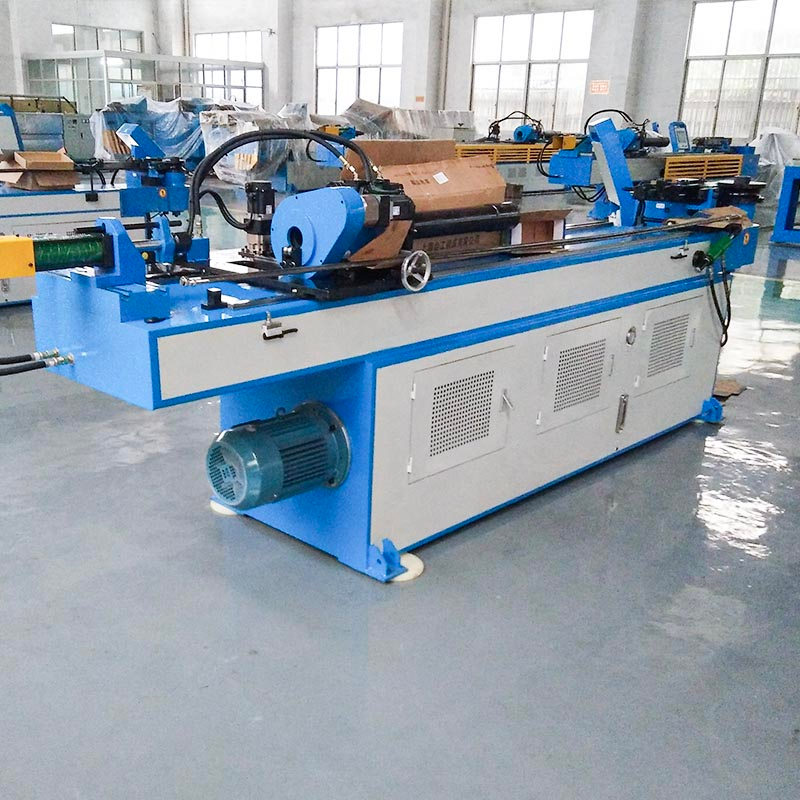

Máy uốn cong 1 đầu CNC GM-SB-50CNC là sự kết hợp giữa công nghệ của chúng tôi với công nghệ tiên tiến của Ý, được kết hợp với máy, thủy lực và năng lượng điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn khác nhau và sắp xếp tọa độ chuyển động Y, B, C dưới sự điều khiển chính xác của máy tính công nghiệp, có thể nhận ra hoàn toàn tự động mở hoặc đóng trục gá uốn nhanh, CNC máy cũng có các tính năng nâng cao, chẳng hạn như bù phục hồi uốn một phần, cảnh báo tự chẩn đoán lỗi, lưu trữ bộ nhớ mất điện, bôi trơn tự động và bảo vệ an toàn, v.v.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠ 50 * 2 |
Thép không gỉ | mm | ￠ 40 * 3 |
Ống tròn ủ hợp kim nhẹ | mm | ￠ 50 * 3 |
Miống vuông thép ld | mm | 35 * 35 * 2 |
Ống hình chữ nhật bằng thép nhẹ | mm | 40 * 30 * 2 |
Thanh thép tròn đặc nhẹ | mm | ￠ 20 |
Thanh thép hình vuông nhẹ | mm | 18 * 18 |
Tối thiểu. bán kính uốn cong | mm | 20 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 250 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 400 |
Chiều cao tâm uốn (tính từ sàn) | mm | 960 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-90 |
Hành trình điều chỉnh kích thước | mm | 256 |
Hành trình điều chỉnh trục thu hồi | mm | 0-76 |
Tối đa Góc uốn | ° | 190 ° |
Thông qua khoảng cách hiệu quả | mm | 3500 |
Tốc độ uốn (Tối đa) | ° / giây | 45 |
Tối đa tốc độ quay (trục Z) | ° / giây | 200 |
Tối đa tốc độ cho ăn (trục X.) | mm / giây | 1000 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 0.75 |
Cung cấp năng lượng động cơ Servo | KW | 0.75 |
Hệ thống động cơ điện | KW | 5.5 |
Khối lượng bơm thủy lực | L | 19 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4200 * 700 * 1300 |
Trọng lượng máy | T | GIỚI THIỆU 2.0 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan （Đã nhập khẩu） |
Hình trụ | Qifan Thượng Hải |
Màn hình cảm ứng | Weinview Đài Loan （Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Chuyển đổi quyền lực | Đài Loan Mingwei |
Công tắc tơ | SCHNEIDER của Đức |
