Máy uốn ống tiêu chuẩn Zig Zag GM-100CNC-2A-1S

Tình trạng sẵn có:
Số:
  • GM-100CNC-2A-1S

  • GMACC

  • 8462219000

Mô tả Sản phẩm

Máy uốn ống tiêu chuẩn Zig Zag GM-100CNC-2A-1S


ØĐặc tính máy

Bộ truyện đã được điều chỉnh đặc biệt theo yêu cầu chuyên nghiệp của thị trường thế giới. Tất cả các bộ phận, cấu trúc và ký tự đều tương tự như tiêu chuẩn kỹ thuật cơ khí của Châu Âu. Kinh nghiệm chuyên môn của chúng tôi và các bản vẽ kế hoạch về Điện, Điện tử, Thủy lực và cơ khí từ các công ty nổi tiếng giúp nâng cấp hệ thống máy móc để đạt hiệu suất chính xác và hấp dẫn.

GM-SB-Máy uốn ống một đầu điều khiển số CNC Series là sản phẩm được kết hợp giữa công nghệ của chúng tôi và công nghệ tiên tiến của Ý, tích hợp máy, thủy lực và điện. Dòng máy này sử dụng bảng điều hành màn hình cảm ứng VDU, có thể nhập, lưu trữ và hiển thị các dữ liệu uốn và thứ tự khác nhau. Y, B, C ba tọa độ chuyển động dưới sự điều khiển chính xác của máy tính công nghiệp có thể nhận ra trục gá hoàn toàn tự động bật hoặc trục gá uốn cong nhanh chóng, máy CNC cũng với các chức năng nâng cao, chẳng hạn như các bộ phận uốn lò xo bù lại, báo động tự chẩn đoán lỗi, lưu trữ bộ nhớ sau khi tắt nguồn, bôi trơn tự động và bảo vệ an toàn. Công nghệ tiên tiến, độ tin cậy tự động hóa cao, thiết kế tích hợp tất cả làm cho máy uốn ống CNC trở thành máy gia công ống hạng nhất trên thế giới.

Thông số kỹ thuật chính

Tên

Đơn vị

Tham số

Ống tròn thép nhẹ

mm

100*8

Thép không gỉ

mm

100*5

Ống tròn ủ hợp kim nhẹ

mm

100*10

Ống vuông thép nhẹ

mm

70 *70 *6

Ống hình chữ nhật bằng thép nhẹ

mm

75 *65*6

Thanh thép tròn đặc nhẹ

mm

40

Thanh thép hình vuông nhẹ

mm

35*35

Tối thiểu. bán kính uốn cong

mm

40

Tối đa Bán kính uốn (Tiêu chuẩn)

mm

400

Đầu nhô ra (trên tâm uốn)

mm

460

Chiều cao đầu (trên tâm uốn)

mm

610

Chiều cao tâm uốn (tính từ sàn)

mm

1140

Tối đa lối đi quầy bar bên trong P.O.B. người định vị

mm

70

Kẹp hành trình điều chỉnh

mm

0-140

Hành trình điều chỉnh kích thước

mm

350

Hành trình điều chỉnh trục thu hồi

mm

0-150

Tối đa Góc uốn

°

190 °

Thứ tựrough Khoảng cách Hiệu quả

mm

4000

Tốc độ uốn (Tối đa)

° / giây

25

Tối đa tốc độ quay (trục Z)

° / giây

160

Tối đacho ăntốc độ ing (trục X.)

mm / giây

500

Góc uốn chính xác

°

± 0,10

Góc quay Độ chính xác - trục Z

°

± 0,10

Dịch chuyển chính xác - trục X

mm

± 0,10

Công suất động cơ Servo quay

KW

1.5

Cung cấp năng lượng động cơ Servo

KW

1.5

Động cơ hệ thốngQuyền lực

KW

11

Thủy lựcMáy bơm Âm lượng

L

30

Tối đa Sức ép

Mpa

16

L * W * H (Kích thước bao bì)

mm

5300 *1350 * 1200

Trọng lượng máy

T

KHOẢNG 4,8

ØCấu hình hệ thống điều khiển thủy lực và điện tử

Tên

nhà chế tạo

Động cơ thủy lực

Đức Siemens (Beide) hoặc Runmali

Bơm thủy lực

Vô Tích Tuoli

Van thủy lực

Yuken Nhật Bản (Đã nhập khẩu)

Ban đường dầu

Shanghong Đài LoanĐã nhập khẩu

Hình trụ

Thượng HảiQifan

Màn hình cảm ứng

Đài loanWeinviewĐã nhập khẩu)

PLC

Mitsubishi Nhật Bản (Nhập khẩu)

Bộ điều khiển góc

Nemicon Nhật Bản (Nhập khẩu)

Chuyển đổi quyền lực

Đài Loan Mingwei

Động cơ servo quay / cấp liệu

Mitsubishi Nhật Bản (Nhập khẩu)

Công tắc tơ

Schneider

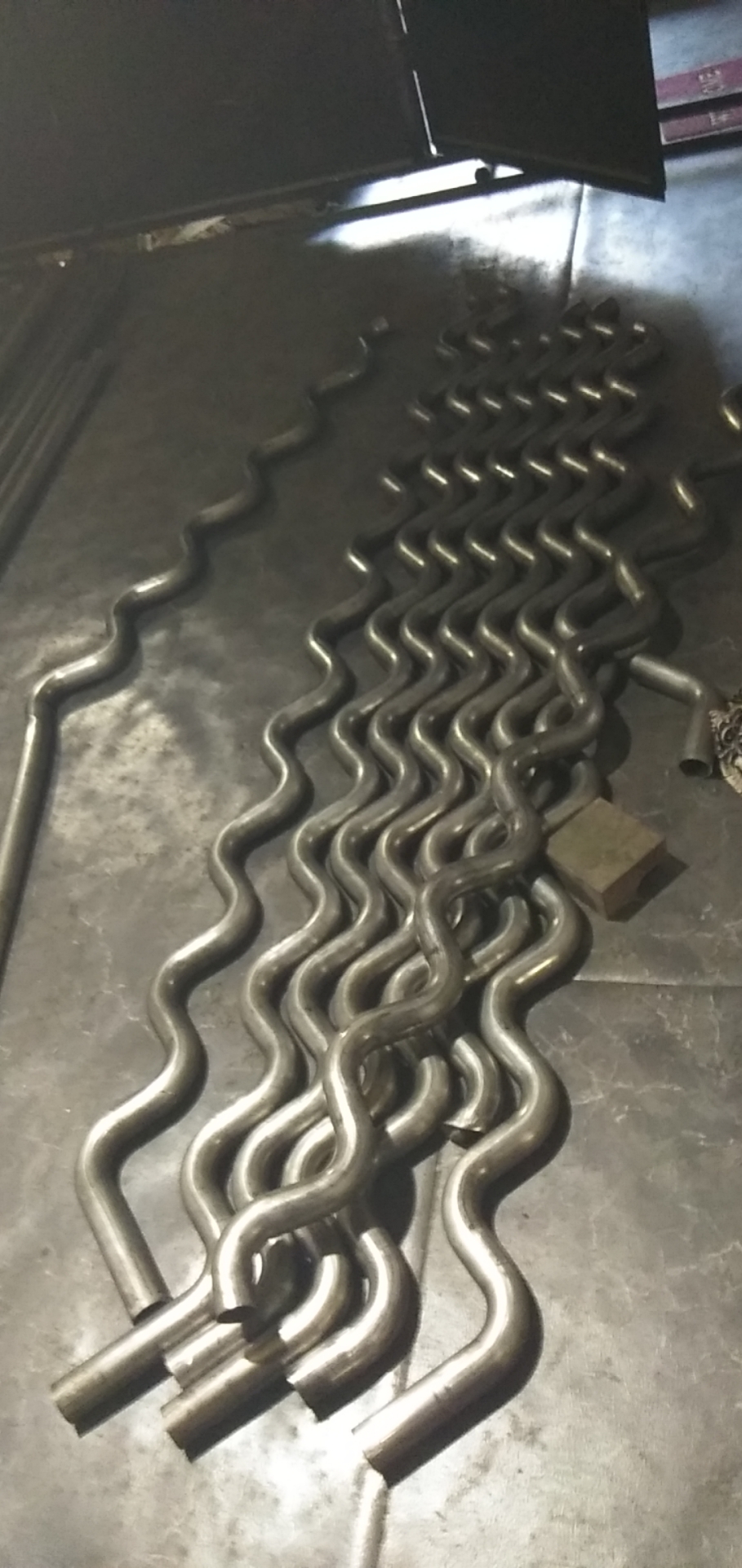

máy uốn ống cnc

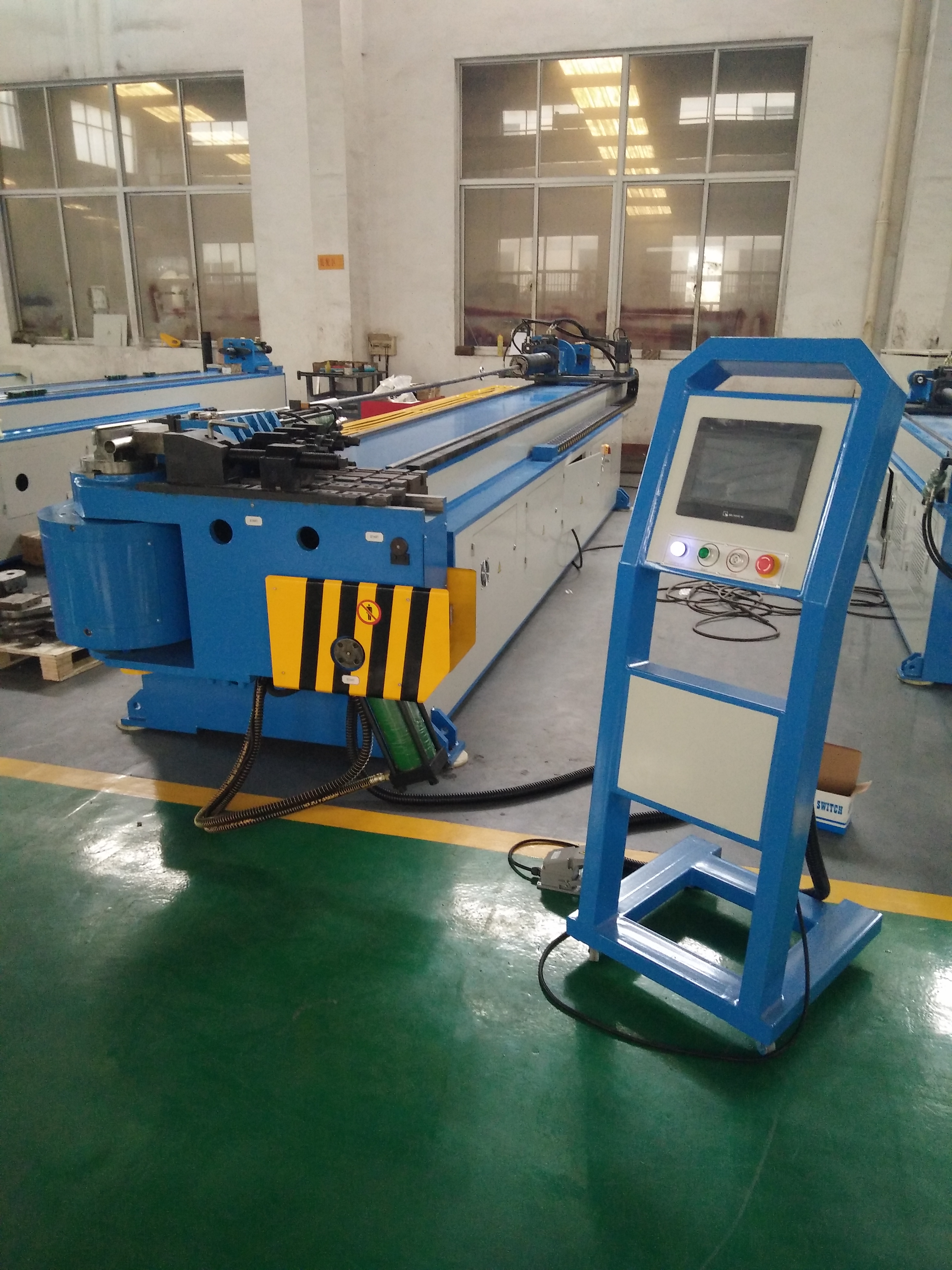

máy uốn ống cnc
