| Số: | |
|---|---|
GM-76CNC-2A-1S
GMACC
8462219000
Mô tả Sản phẩm

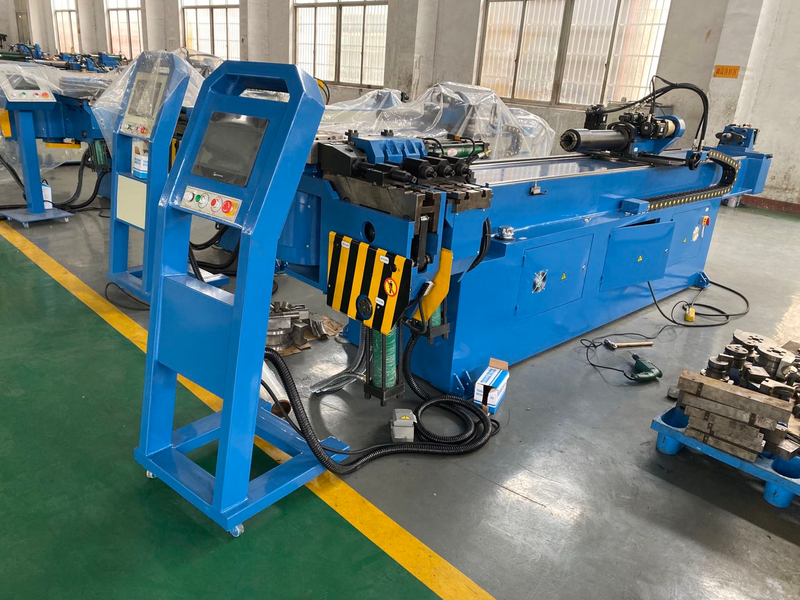

Máy uốn ống một đầu CNC GM-SB-76CNC là sản phẩm kết hợp công nghệ của chúng tôi với công nghệ tiên tiến của Ý, kết hợp giữa máy, thủy lực và năng lượng điện. Dòng sản phẩm này sử dụng bảng điều khiển màn hình cảm ứng VDU để nhập, lưu trữ và hiển thị các dữ liệu uốn khác nhau, đồng thời sắp xếp ba tọa độ chuyển động của Y, B, C dưới sự điều khiển chính xác của máy tính công nghiệp. Máy công cụ CNC cũng có các chức năng tiên tiến, chẳng hạn như bù uốn linh kiện, cảnh báo tự chẩn đoán lỗi, bộ nhớ ngắt nguồn, bôi trơn tự động và bảo vệ an toàn.
Tên | Đơn vị | Tham số |
Ống tròn thép nhẹ | mm | ￠76*4 |
Thép không gỉ | mm | ￠76*3 |
Ống tròn ủ hợp kim nhẹ | mm | ￠76*6 |
Ống vuông thép nhẹ | mm | 60 *60 *3 |
Ống hình chữ nhật bằng thép nhẹ | mm | 65 *55*3 |
Thanh thép tròn đặc nhẹ | mm | ￠35 |
Thanh thép hình vuông nhẹ | mm | 30*30 |
Tối thiểu. bán kính uốn cong | mm | 30 |
Tối đa Bán kính uốn (Tiêu chuẩn) | mm | 350 |
Đầu nhô ra (trên tâm uốn) | mm | 600 |
Chiều cao đầu (trên tâm uốn) | mm | 580 |
Chiều cao tâm uốn (tính từ sàn) | mm | 1060 |
Tối đa lối đi quầy bar bên trong P.O.B. người định vị | mm | 50 |
Kẹp hành trình điều chỉnh | mm | 0-136 |
Hành trình điều chỉnh kích thước | mm | 300 |
Hành trình điều chỉnh trục thu hồi | mm | 0-136 |
Tối đa Góc uốn | ° | 190 ° |
Thứ tựrough Khoảng cách Hiệu quả | mm | 4000 |
Tốc độ uốn (Tối đa) | ° / giây | 30 |
Tối đa tốc độ quay (trục Z) | ° / giây | 160 |
Tối đacho ăntốc độ ing (trục X.) | mm / giây | 800 |
Góc uốn chính xác | ° | ± 0,10 |
Góc quay Độ chính xác - trục Z | ° | ± 0,10 |
Dịch chuyển chính xác - trục X | mm | ± 0,10 |
Công suất động cơ Servo quay | KW | 1.5 |
Cung cấp năng lượng động cơ Servo | KW | 1.5 |
Động cơ hệ thốngQuyền lực | KW | 7.5 |
Thủy lựcMáy bơm Âm lượng | L | 23 |
Tối đa Sức ép | Mpa | 16 |
L * W * H (Kích thước bao bì) | mm | 4800 * 1200 * 1350 |
Trọng lượng máy | T | KHOẢNG 3.5 |
Tên | nhà chế tạo |
Động cơ thủy lực | Đức Siemens （Beide） hoặc Runmali |
Bơm thủy lực | Vô Tích Tuoli |
Van thủy lực | Yuken Nhật Bản （Đã nhập khẩu） |
Ban đường dầu | Shanghong Đài Loan（Đã nhập khẩu） |
Hình trụ | Thượng HảiQifan |
Màn hình cảm ứng | Đài loanWeinview（Đã nhập khẩu) |
PLC | Mitsubishi Nhật Bản （Nhập khẩu） |
Động cơ Servo | Mitsubishi Nhật Bản （Nhập khẩu） |
Bộ điều khiển góc | Nemicon Nhật Bản （Nhập khẩu） |
Công tắc tơ | SCHNEIDER của Đức |
Máy biến áp | Wuxi Xinyu |
