Uốn ống là cần thiết trong nhiều ngành công nghiệp, từ xây dựng đến ô tô. Máy uốn ống định hình đường ống một cách chính xác cho các hệ thống phức tạp. Trong bài viết này, chúng ta sẽ khám phá các bộ phận chính của máy uốn ống. Bạn sẽ tìm hiểu cách các bộ phận này phối hợp với nhau để đảm bảo các đường cong chính xác và hiệu quả.
Khuôn uốn cong là trái tim của bất kỳ máy uốn ống nào. Thành phần này định hình đường ống bằng cách tạo hình nó xung quanh bán kính đặt trước. Việc lựa chọn khuôn uốn cong là rất quan trọng vì nó xác định hình dạng và góc cuối cùng của ống. Có nhiều loại khuôn uốn khác nhau, bao gồm:
● Khuôn chữ V: Thường được sử dụng cho các công việc uốn tiêu chuẩn.
● Khuôn chữ U: Lý tưởng cho các đường cong có bán kính hẹp hơn, hỗ trợ tốt hơn cho các ống nhỏ hơn.
● Khuôn định hình tùy chỉnh: Được thiết kế cho các nhu cầu chấn chuyên dụng, những khuôn này có thể được điều chỉnh cho phù hợp với các dự án cụ thể.
Việc chọn khuôn uốn phù hợp sẽ đảm bảo rằng quá trình uốn vẫn diễn ra suôn sẻ và đường ống vẫn giữ được tính toàn vẹn, không gây ra bất kỳ vết nứt hoặc biến dạng nào.
Khuôn kẹp đóng vai trò quan trọng trong việc cố định ống vào đúng vị trí trong quá trình uốn. Khuôn này giữ ống dựa vào khuôn uốn để ngăn chặn bất kỳ chuyển động nào có thể dẫn đến uốn cong không chính xác. Căn chỉnh và áp suất phù hợp là điều cần thiết để duy trì độ chính xác khi uốn. Nếu khuôn kẹp bị lệch hoặc không được gắn chặt, đường ống có thể dịch chuyển, dẫn đến kết quả không nhất quán và có thể gây hư hỏng.
Sau khi ống được kẹp vào đúng vị trí, khuôn áp lực sẽ tác dụng lực phù hợp để ép ống vào khuôn uốn cong. Điều này đảm bảo rằng đường ống vẫn tiếp xúc với khuôn trong suốt quá trình uốn. Khuôn ép giúp tạo ra những đường uốn cong mượt mà mà không có bất kỳ khoảng trống hoặc nếp nhăn nào trên bề mặt ống. Điều này đặc biệt quan trọng khi làm việc với các ống có thành dày hơn vì nó đảm bảo độ uốn đồng đều mà không bị biến dạng quá mức.
Khuôn gạt nước có nhiệm vụ ngăn ngừa nếp nhăn hoặc xẹp xuống ở bán kính bên trong của chỗ uốn. Trong quá trình uốn, bề mặt bên trong của ống chịu ứng suất, có thể dẫn đến biến dạng. Khuôn gạt nước tác dụng lực vào bên trong chỗ uốn, hỗ trợ đường ống và đảm bảo bán kính bên trong trơn tru. Điều này đặc biệt quan trọng khi uốn các vật liệu như thép, nhôm và thép không gỉ, nơi các biến dạng bên trong có thể ảnh hưởng đến tính toàn vẹn của đường ống.
Trục gá là một cấu trúc hỗ trợ bên trong được đặt bên trong đường ống trong quá trình uốn. Nó giúp đường ống không bị xẹp dưới áp lực, đặc biệt khi uốn bán kính chặt. Mandrels có sẵn trong nhiều loại, bao gồm:
● Trục tâm: Được sử dụng cho các nguyên công uốn tiêu chuẩn.
● Trục tâm thân: Cung cấp hỗ trợ bổ sung cho các ống có thành mỏng.
● Trục bi: Được sử dụng trong trường hợp đường ống cần hỗ trợ thêm bên trong mà không gây biến dạng.
Các trục tâm đảm bảo rằng ống duy trì được hình dạng và độ bền trong suốt quá trình uốn, khiến chúng trở nên cần thiết để đạt được kết quả chất lượng cao, đặc biệt đối với các uốn cong phức tạp.

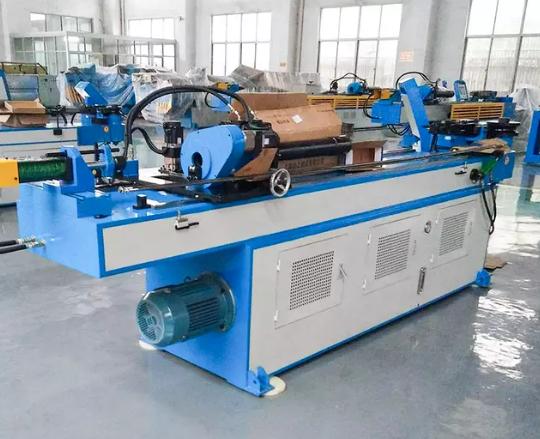

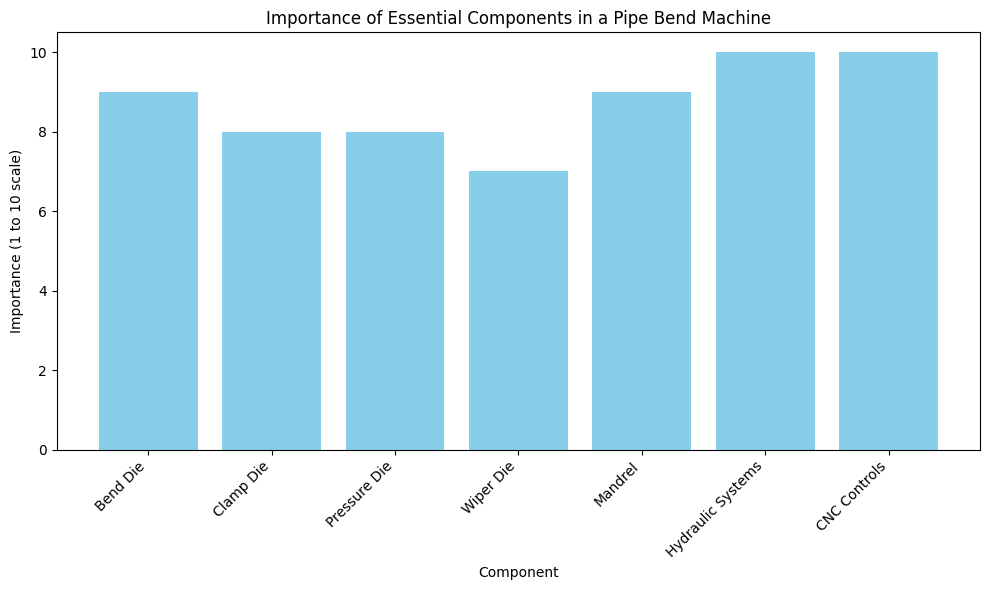

Thành phần | Chức năng |
uốn cong khuôn | Định hình đường ống xung quanh bán kính xác định. |
Kẹp chết | Cố định đường ống tại chỗ trong quá trình uốn. |
áp lực chết | Tác dụng lực để đảm bảo đường ống tiếp xúc với khuôn uốn. |
khuôn gạt nước | Ngăn ngừa nếp nhăn hoặc biến dạng ở bán kính bên trong của chỗ uốn cong. |
Mandrel | Ngăn chặn sự sụp đổ của đường ống trong quá trình uốn bán kính chặt. |
Hệ thống thủy lực | Cung cấp lực uốn thông qua áp suất thủy lực. |
Điều khiển CNC | Tự động hóa quá trình uốn để đảm bảo độ chính xác và nhất quán. |
Hệ thống thủy lực là một phần không thể thiếu trong hoạt động của máy uốn ống hiện đại, đặc biệt đối với các ứng dụng hạng nặng. Các hệ thống này sử dụng áp suất thủy lực để tác dụng lực, cho phép máy uốn các ống dày một cách dễ dàng. Các bộ phận chính của hệ thống thủy lực bao gồm:
● Máy bơm: Chịu trách nhiệm tạo ra áp suất thủy lực cần thiết cho quá trình uốn.
● Xi lanh: Chuyển đổi áp suất thủy lực thành lực cơ học, đẩy ống qua quá trình uốn.
● Van: Kiểm soát dòng chảy của chất lỏng thủy lực, đảm bảo áp suất phù hợp được áp dụng vào đúng thời điểm.
Hệ thống thủy lực được biết đến với tính hiệu quả và khả năng xử lý các đường ống lớn, có thành dày, khiến chúng trở nên lý tưởng cho các ngành công nghiệp yêu cầu uốn cong nặng, chẳng hạn như xây dựng và sản xuất ô tô.
Hệ thống CNC (Điều khiển số máy tính) đã cách mạng hóa quy trình uốn ống. Bằng cách tự động hóa trình tự uốn, hệ thống CNC mang lại độ chính xác và tính nhất quán cao hơn. Các hệ thống này cho phép người vận hành thiết lập các góc uốn, bán kính cụ thể và các thông số khác, đảm bảo rằng mỗi lần uốn đều giống hệt nhau. Máy uốn ống CNC đặc biệt hữu ích cho các hoạt động uốn phức tạp, đa góc và sản xuất khối lượng lớn. Việc tự động hóa quy trình giúp giảm thiểu lỗi của con người và tăng hiệu quả sản xuất tổng thể, khiến máy CNC trở thành tài sản quý giá trong bất kỳ hoạt động uốn ống nào.
Trong các máy uốn ống hiện đại, động cơ servo được sử dụng để cung cấp khả năng kiểm soát chính xác các góc và tốc độ uốn. Những động cơ này cho phép máy thực hiện các điều chỉnh tinh tế cho quá trình chấn trong thời gian thực. Các cảm biến hoạt động song song với động cơ servo để theo dõi vị trí, áp suất của đường ống và các yếu tố quan trọng khác, cho phép điều chỉnh ngay lập tức để đảm bảo độ uốn hoàn hảo. Việc tích hợp động cơ servo và cảm biến giúp nâng cao tính linh hoạt và độ chính xác của quá trình uốn ống, đặc biệt khi xử lý các công việc có độ chính xác cao.
Khung của máy uốn ống cung cấp hỗ trợ cấu trúc cần thiết để uốn chính xác và ổn định. Một khung chắc chắn, cứng cáp là điều cần thiết để ngăn chặn mọi rung động hoặc sai lệch không mong muốn trong quá trình uốn. Khung thường được làm từ thép chất lượng cao hoặc các vật liệu bền khác để chịu được áp lực khi uốn các ống dày. Khung được chế tạo tốt đảm bảo rằng máy có thể xử lý tải trọng cao và duy trì độ chính xác trong suốt quá trình vận hành.
Con lăn dẫn hướng và đường ray giúp dẫn hướng ống qua máy uốn, đảm bảo chuyển động trơn tru trong quá trình. Các bộ phận này làm giảm ma sát, cho phép đường ống di chuyển tự do mà không có lực cản có thể gây biến dạng hoặc hư hỏng. Các con lăn và đường ray được căn chỉnh phù hợp là điều cần thiết để duy trì tính toàn vẹn của đường ống và đảm bảo việc uốn cong được thực hiện trơn tru.
Có một số loại khuôn được sử dụng trong máy uốn ống, mỗi loại có một mục đích cụ thể:
● Khuôn uốn cong: Tạo hình dạng uốn cong.
● Khuôn kẹp: Giữ ống cố định trong quá trình uốn.
● Khuôn ép: Tác dụng lực lên đường ống để đảm bảo độ uốn thích hợp.
Vật liệu của khuôn cũng rất quan trọng vì nó có thể ảnh hưởng đến chất lượng uốn. Ví dụ, khuôn thép rất lý tưởng để uốn ống thép, trong khi các vật liệu mềm hơn như đồng có thể được sử dụng để uốn nhôm.
Theo thời gian, khuôn có thể bị mòn do sử dụng liên tục, điều này có thể ảnh hưởng đến chất lượng của các đường uốn. Việc kiểm tra và bảo dưỡng khuôn thường xuyên là rất quan trọng để đảm bảo rằng chúng tiếp tục hoạt động hiệu quả. Khuôn bị mòn cần được thay thế kịp thời để tránh ảnh hưởng đến độ chính xác của các chỗ uốn. Việc bảo trì đúng cách cũng giúp kéo dài tuổi thọ của máy uốn ống, giảm nhu cầu sửa chữa tốn kém.
Loại khuôn | Mục đích | Lý tưởng cho |
uốn cong khuôn | Định hình đường ống xung quanh bán kính uốn cong. | Uốn ống thông thường |
Kẹp chết | Giữ ống ổn định trong quá trình uốn. | Duy trì độ chính xác |
áp lực chết | Nhấn ống vào khuôn uốn cong. | Đảm bảo uốn cong trơn tru |
khuôn gạt nước | Ngăn ngừa nếp nhăn ở bán kính bên trong. | Bán kính uốn cong chặt chẽ |
Máy uốn ống hiện đại được trang bị hệ thống điều khiển tiên tiến cho phép người vận hành tinh chỉnh các thông số như tốc độ uốn, góc và áp suất. Các hệ thống này có thể là thủ công hoặc kỹ thuật số, với các hệ thống kỹ thuật số cung cấp khả năng điều khiển và tự động hóa chính xác hơn. Hệ thống điều khiển kỹ thuật số giúp giảm thiểu sai sót và nâng cao hiệu quả tổng thể của quá trình chấn, đảm bảo máy vận hành tối ưu.
An toàn là yếu tố quan trọng cần cân nhắc khi vận hành máy uốn ống. Hầu hết các máy hiện đại đều có nút dừng khẩn cấp, tấm bảo vệ an toàn và cảm biến để đảm bảo máy hoạt động trong giới hạn an toàn. Người vận hành phải được đào tạo để tuân theo các quy trình an toàn thích hợp, chẳng hạn như mặc đồ bảo hộ và đảm bảo rằng khu vực làm việc không có chướng ngại vật. Những tính năng an toàn này giúp ngăn ngừa tai nạn và thương tích trong quá trình vận hành.
Máy uốn ống rất quan trọng đối với các ngành công nghiệp yêu cầu uốn ống và ống chính xác. Hiểu rõ các thành phần thiết yếu như khuôn uốn, khuôn kẹp và hệ thống CNC giúp tối ưu hóa quy trình chấn. Việc chọn đúng máy dựa trên nhu cầu dự án của bạn sẽ đảm bảo độ chính xác, hiệu quả và năng suất tốt hơn. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. cung cấp máy uốn ống chất lượng cao, mang lại giá trị tuyệt vời với độ chính xác, độ bền và hiệu suất cho các ứng dụng công nghiệp đa dạng.
Trả lời: Các bộ phận thiết yếu của máy uốn ống bao gồm khuôn uốn, khuôn kẹp, khuôn áp lực, khuôn gạt nước, trục gá, hệ thống thủy lực và bộ điều khiển CNC. Mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo uốn ống chính xác và hiệu quả.
Trả lời: Khuôn uốn cong được sử dụng để định hình ống xung quanh một bán kính cụ thể. Điều cần thiết là tạo ra góc uốn mong muốn và đảm bảo đường ống duy trì tính toàn vẹn trong suốt quá trình.
Trả lời: Khuôn kẹp giữ chặt ống tại chỗ trong quá trình uốn, ngăn không cho ống bị dịch chuyển và đảm bảo việc uốn cong chính xác và nhất quán trong suốt quá trình.
Trả lời: Hệ thống điều khiển CNC tự động hóa quá trình chấn, cải thiện độ chính xác và tính nhất quán. Chúng cho phép điều chỉnh chính xác và lặp lại kết quả trong các nhiệm vụ chấn phức tạp.
Trả lời: Một trục gá hỗ trợ bên trong ống trong quá trình uốn, ngăn ngừa sự sụp đổ và đảm bảo bán kính uốn cong chặt chẽ mà không làm hỏng đường ống.
Trả lời: Các vấn đề thường gặp với máy uốn ống bao gồm uốn không chính xác, tiếng ồn bất thường, trục trặc thủy lực và khuôn bị mòn. Bảo trì và hiệu chuẩn thường xuyên có thể giúp ngăn ngừa những vấn đề này.
